2РМДТ18БПН4Ш5В1В

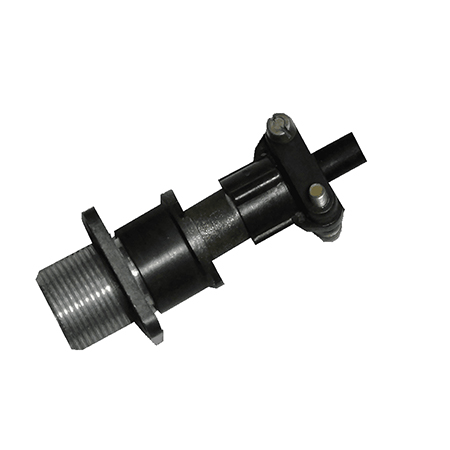

Соединитель 2РМДТ18БПН4Ш5В1В представляет собой цилиндрический низкочастотный негерметичный электрический разъем, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он имеет блочный тип корпуса и прямой патрубок для неэкранированного кабеля. Разъем оснащен четырьмя контактами диаметром 1,5 мм, покрытыми серебром или золотом, что обеспечивает надежную электрическую связь.

Технические характеристики

• Количество контактов : 4.

• Тип контактов : Вилка.

• Диаметр контактов : 1,5 мм.

• Максимальное рабочее напряжение : до 560 В.

• Максимальная токовая нагрузка на контакт : 5 А (суммарная нагрузка на соединитель — 50 А).

• Сопротивление контактов : не более 2,5 мОм.

• Сопротивление изоляции : не менее 1000 МОм в нормальных условиях и не менее 5000 МОм в других.

• Температура эксплуатации : от -60°C до +100°C.

• Смена температур : от -60°C до +150°C.

• Вибрационная стойкость : диапазон частот от 1 до 1000 Гц, ускорение до 490 м/с? (50 g).

• Ударная стойкость : одиночные удары до 5000 м/с? (500 g), многократные удары до 1000 м/с? (100 g).

Применение

Этот разъем используется для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Он подходит для объемного монтажа и может работать в различных климатических условиях.
