2РМДТ18КПЭ4Ш5А1В

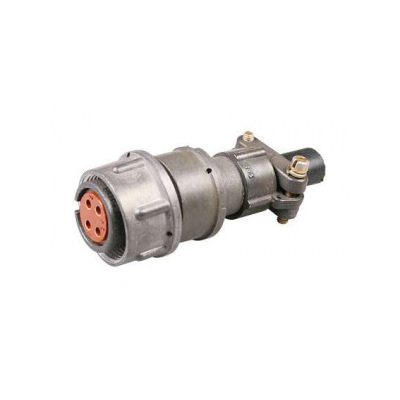

Соединитель 2РМДТ18КПЭ4Ш5А1В относится к серии 2РМДТ и представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для соединения электрических цепей постоянного и переменного тока. Он имеет кабельный корпус с диаметром посадочного отверстия 18 мм и диаметром контактов 1 мм.

Основные характеристики:

• Тип соединителя : Негерметичный, всеклиматический.

• Количество контактов : 4.

• Рабочее напряжение : Не более 560 В.

• Максимальная токовая нагрузка :

  • На одиночный контакт: Не более 15 А .

  • Общая: Не более 50 А .

• Покрытие контактов : Золото.

• Способ монтажа : На кабель.

• Рабочая температура : От -60 до +100°C.

• Минимальная наработка : Не менее 1000 часов.

• Максимальное количество сочленений-расчленений : 500 раз.

Применение:

Соединители 2РМДТ18КПЭ4Ш5А1В широко используются в различных электро-, радио- и контрольно-измерительных приборах . Они подходят для монтажа с экранированными или неэкранированными кабелями.

Обозначение:

Обозначение 2РМДТ18КПЭ4Ш5А1В расшифровывается следующим образом:

• 2РМДТ : Тип разъема.

• 18 : Условный размер корпуса.

• К : Вид корпуса (кабельный).

• П : Вид патрубка (прямой).

• Э : Вид концевой гайки (для экранированного кабеля).

• 4 : Количество контактов.

• Ш : Часть соединителя (вилка).

• 5 : Обозначение сочетания контактов.

• А : Покрытие контактов (золото).

• 1В : Всеклиматическое исполнение.
