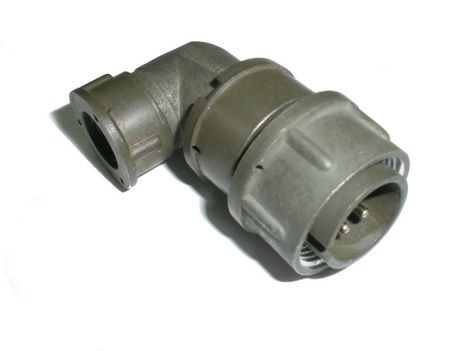

Разъем 2РМДТ18КУЭ4Ш5В1В относится к серии цилиндрических низкочастотных соединителей, предназначенных для использования в электрических цепях постоянного и переменного токов с частотой до 3 МГц. Он имеет максимальное рабочее напряжение до 560 или 700 В, в зависимости от конкретных условий эксплуатации.

Основные характеристики:

• Тип соединителя: 2РМДТ

• Условный размер корпуса: 18 мм

• Вид корпуса: Кабельный (К)

• Вид патрубка: Угловой (У)

• Вид гайки патрубка: Для экранированного кабеля (Э)

• Количество контактов: 4

• Часть соединителя: Вилка (Ш)

• Обозначение сочетания контактов: 5 (все контакты ? 1,5 мм)

• Покрытие контактов: Серебро (В)

• Теплостойкость: 100°С (1)

• Всеклиматическое исполнение: В.

Применение:

Разъемы типа 2РМДТ18КУЭ4Ш5В1В широко используются в различных электро-, радио- и контрольно-измерительных приборах. Они подходят для монтажа с экранированными или неэкранированными кабелями и обеспечивают надежное резьбовое сочленение.

Технические параметры:

• Максимальная токовая нагрузка: До 50 А (в зависимости от конкретных условий).

• Рабочий диапазон температур: От -60 до +100°С.

• Сопротивление изоляции: Не менее 1000 МОм.

• Минимальная наработка: 5000 часов.

Эти соединители имеют одношпоночную поляризацию корпусов, что обеспечивает правильное подключение и предотвращает ошибки при монтаже.
