2РМДТ24Б10Ш5В1В

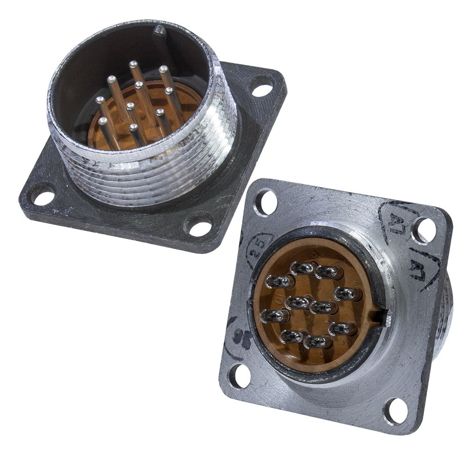

Соединитель 2РМДТ24Б10Ш5В1В представляет собой цилиндрический низкочастотный тропикоустойчивый разъем, предназначенный для соединения и разъединения электрических цепей постоянного и переменного токов. Он относится к серии 2РМДТ и имеет блочный корпус с диаметром посадочного отверстия 24 мм. Разъем оснащен 10 контактами и используется в качестве вилки.

Технические характеристики:

• Количество контактов: 10

• Вид корпуса: Блочный (приборный)

• Тип контактов: Цилиндрические, диаметр контактов 1 мм (по другим источникам, может быть ?1,5 мм)

• Покрытие контактов: Серебро

• Максимальное рабочее напряжение: До 560 В

• Токовая нагрузка: До 50 А

• Частота: До 3 МГц

• Температурный диапазон: От -60 до +100°С

• Сочленение: Резьбовое

• Монтаж: Обжимка или пайка

• Климатическое исполнение: Всеклиматическое

Применение:

Разъемы серии 2РМДТ широко используются в радиоэлектронной и радиотехнической аппаратуре для соединения и разъединения электрических цепей. Они подходят для работы в различных условиях, включая тропические климатические зоны.

Структура условного обозначения:

• 2РМДТ — тип соединителя

• 24 — условный размер корпуса

• Б — блочный корпус

• 10 — количество контактов

• Ш — вилка

• 5 — обозначение сочетания контактов (?1,5 мм)

• В — покрытие контактов (серебро)

• 1 — максимально допустимая температура окружающей среды (100°С)

• В — всеклиматическое исполнение
