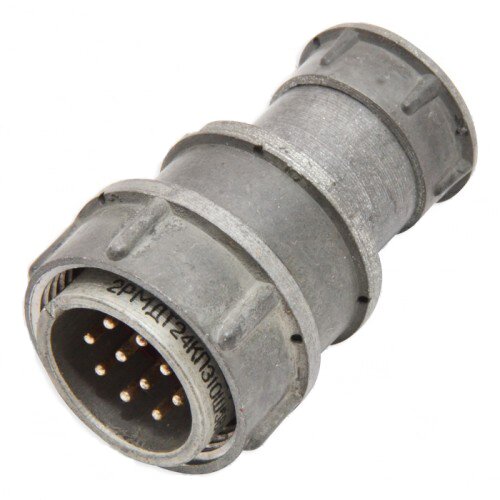

2РМДТ24КПЭ10Ш5В1В

Соединитель 2РМДТ24КПЭ10Ш5В1В представляет собой цилиндрический низкочастотный негерметичный тропикоустойчивый разъем, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока. Он используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Технические характеристики:

• Тип соединителя : 2РМДТ

• Условный размер корпуса : 24 мм

• Вид корпуса : Кабельный

• Вид патрубка : Прямой

• Вид гайки патрубка : Для экранированного кабеля

• Количество контактов : 10

• Часть соединителя : Вилка

• Сочетание контактов : 5

• Покрытие контактов : Серебро

• Климатическое исполнение : Всеклиматическое

Эксплуатационные характеристики:

• Максимальное рабочее напряжение : До 560 В (в некоторых источниках указано до 700 В)

• Максимальная токовая нагрузка на контакт : 10 А (в некоторых источниках указано до 50 А)

• Сопротивление изоляции : Не менее 1000 МОм

• Рабочая температура : От -60 до +100°C

• Вибрация : Диапазон частот от 1 до 1000 Гц, ускорение 490 м/с? (50 g)

• Одиночные удары : Ускорение 5000 м/с? (500 g)

• Многократные удары : Ускорение 1000 м/с? (100 g)

Применение:

Соединитель 2РМДТ24КПЭ10Ш5В1В используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Он обеспечивает надежное соединение электрических цепей в различных условиях эксплуатации.
