2РМДТ24КУЭ10Ш5В1В

Разъем 2РМДТ24КУЭ10Ш5В1В относится к серии цилиндрических низкочастотных соединителей, предназначенных для работы в электрических цепях постоянного и переменного токов. Он имеет кабельный корпус с диаметром посадочного отверстия 24 мм и диаметром контактов 1 мм. Этот разъем является вилкой и имеет 10 контактов.

Основные характеристики:

• Тип соединителя : Цилиндрический, низкочастотный.

• Способ монтажа : На кабель.

• Количество контактов : 10.

• Максимальное рабочее напряжение : До 700 В (в некоторых источниках указано до 560 В).

• Максимальная рабочая частота : До 3 МГц.

• Сопротивление изоляции : Не менее 1000 МОм.

• Рабочая температура : От -60 до +100°C.

• Срок сохраняемости : До 25 лет (в некоторых источниках указано 15 лет).

• Количество сочленений : До 500.

• Минимальная наработка : 5000 часов (в некоторых источниках указано 1000 часов).

• Покрытие контактов : Серебро (указано в маркировке буквой "В").

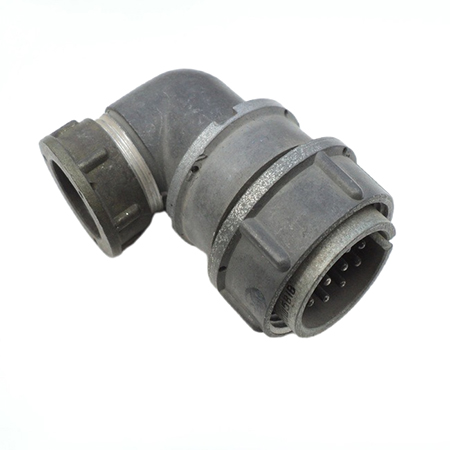

• Вид патрубка : Угловой.

• Вид гайки патрубка : Для экранированного кабеля.

Применение:

Эти разъемы используются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре, включая специальное и общее назначение. Они подходят для внутреннего монтажа в всеклиматическом исполнении.

Конструктивные особенности:

• Корпус : Изготовлен из специального сплава алюминия АЛ-11.

• Изолятор : Из пресс-материала АГ-4.

• Сочленение : Резьбовое с одношпоночной поляризацией корпусов.
