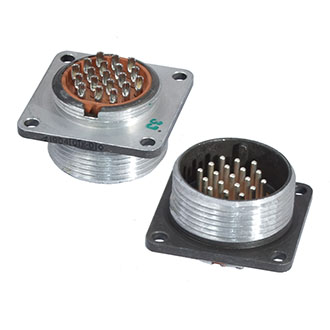

Соединитель 2РМДТ27Б19Ш5В1В представляет собой цилиндрический низкочастотный негерметичный тропикоустойчивый электрический соединитель. Он предназначен для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Данный тип соединителя имеет блочный корпус и используется для соединения и разъединения электрических цепей постоянного и переменного токов с частотой до 3 МГц.

Расшифровка обозначения:

• 2РМДТ : Тип соединителя.

• 27 : Условный размер корпуса.

• Б : Вид корпуса — блочный (приборный).

• 19 : Количество контактов.

• Ш : Часть соединителя — вилка.

• 5 : Обозначение сочетания контактов — все контакты диаметром 1,5 мм.

• В : Вид покрытия контактов — серебро.

• 1 : Максимально допустимая температура окружающей среды — 100°C.

• В : Всеклиматическое исполнение.

Технические характеристики:

• Токовая нагрузка : На одиночный контакт — 7 А, суммарная на соединитель — 110 А.

• Максимальное рабочее напряжение : 560 В.

• Сопротивление контактов : Не более 2,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Электрическая прочность изоляции : При максимальном рабочем напряжении — 1850 В.

• Усилие расчленения : Не более 196,2 Н (20 кгс).

• Максимальное сечение проводов : 1 мм.

• Габаритные размеры : 36?36?25 мм.

• Масса : Не более 26 г.

Условия эксплуатации:

• Температурный диапазон : От -60°C до +100°C.

• Диапазон рабочих давлений : От 133,32·10^-12 Па (10^-12 мм рт. ст.) до 50,6·10^4 Па (5 кгс/см?).

• Вибрация : Диапазон частот от 1 до 5000 Гц, ускорение 490 м/с?.

• Механический удар : Пиковое ускорение одиночного удара — 5000 м/с?, многократного — 1000 м/с?.

Прочее:

• Минимальная наработка : 1000 часов.

• Количество сочленений-расчленений : 500.

• Срок сохраняемости : 15 лет.

• Сочленение : Резьбовое, поляризация корпусов — одношпоночная.
