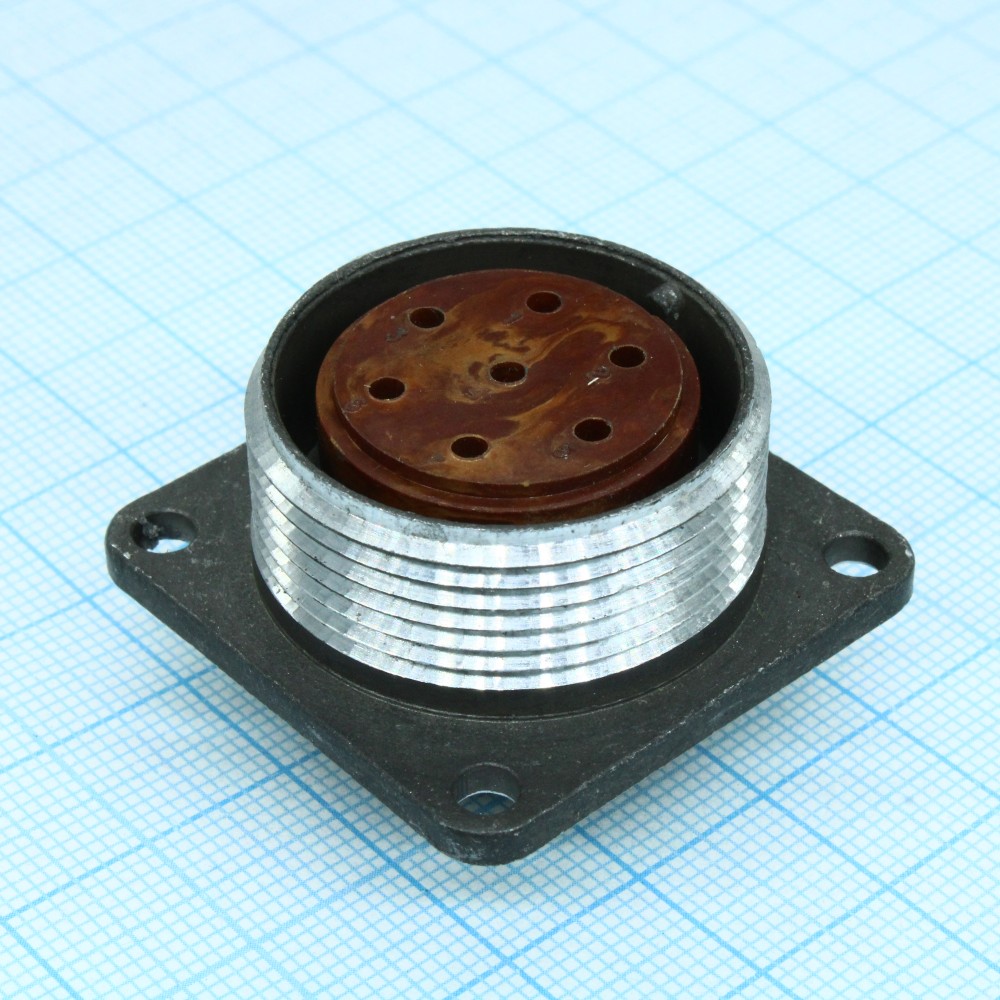

Соединитель 2РМДТ27Б7Г5В1В представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он имеет приборный вид корпуса и используется для установки на приборную панель. Данный разъем является розеткой, то есть частью соединителя, предназначенной для подключения вилки.

Технические характеристики

• Количество контактов : 7.

• Диаметр контактов : 1,5 мм.

• Покрытие контактов : Серебро.

• Токовая нагрузка :

  • На одиночный контакт: 12 А.

  • Суммарная на соединитель: 70 А.

• Максимальное рабочее напряжение : 700 В (в некоторых источниках указано 560 В).

• Максимальное испытательное напряжение : 2300 В.

• Сопротивление контактов : 5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Электрическая прочность изоляции : 2300 В.

• Минимальная наработка : 1000 часов.

• Максимальное количество сочленений-расчленений : 500 раз.

• Гарантийный срок хранения : 15 лет.

• Условия эксплуатации :

  • Рабочая температура: от -60°C до +100°C.

  • Синусоидальная вибрация: диапазон частот от 1 Гц до 5000 Гц.

  • Механический удар: пиковое ускорение до 5000 м/с? для одиночного удара и до 1000 м/с? для многократного удара.

  • Атмосферное давление: от 133,32·10??? Па до 50,6·10? Па.

Применение

Соединитель 2РМДТ27Б7Г5В1В используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Он обеспечивает надежное соединение и разъединение электрических цепей в различных условиях эксплуатации.

Ответные части

Для розетки 2РМДТ27Б7Г5В1В существуют несколько вариантов вилок, которые могут быть использованы в качестве ответных частей, такие как 2РМД27К7Ш5А1 , 2РМД27К7Ш5В1 и другие.
