2РМДТ27Б7Ш5В1В

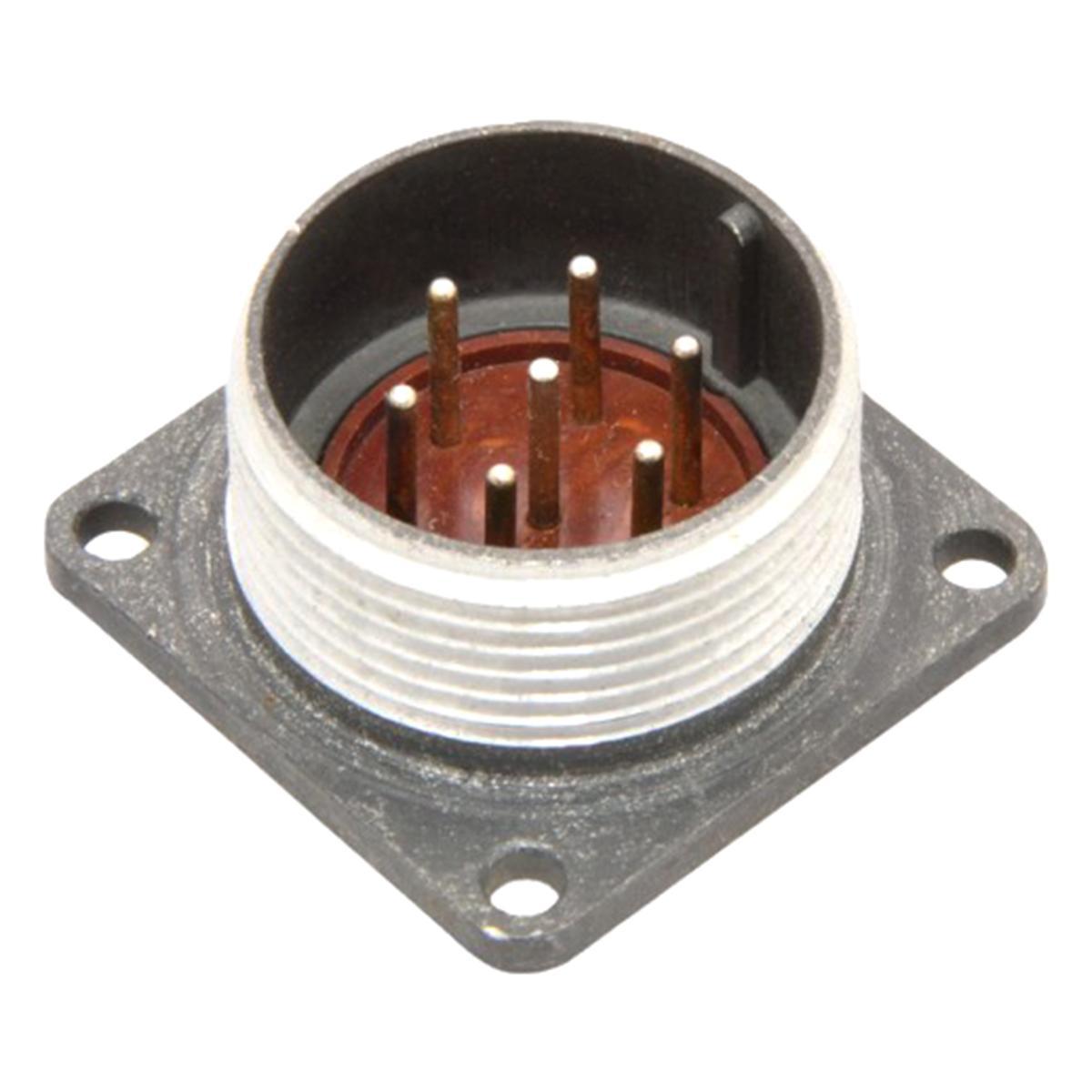

Соединитель 2РМДТ27Б7Ш5В1В представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для соединения и разъединения электрических цепей. Он используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Технические характеристики

• Тип соединителя : 2РМДТ — цилиндрический низкочастотный разъем.

• Условный размер корпуса : 27.

• Вид корпуса : Б — блочный (приборный).

• Количество контактов : 7.

• Часть соединителя : Ш — вилка.

• Сочетание контактов : 5 — все контакты диаметром 1,5 мм.

• Покрытие контактов : В — серебро.

• Теплостойкость : 1 — до 100°C.

• Климатическое исполнение : В — всеклиматическое.

Применение

Разъемы 2РМДТ используются для соединения цепей с нагрузкой до 260 А и 700 В. Они предназначены для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц. Сочленение соединителей осуществляется с помощью резьбы, что обеспечивает надежную фиксацию.

Условия эксплуатации

• Рабочая температура : от -60°C до +100°C.

• Вибрация : диапазон частот от 1 до 1000 Гц.

• Механический удар : многократного действия с ускорением до 1000 м/с? (100 g).

• Повышенная влажность : до 98% при температуре +40°C.

• Минимальная наработка : не менее 1000 часов.

• Максимальное количество сочленений-расчленений : до 500 раз.

Гарантийные условия

• Гарантийный срок хранения : 15 лет.

• Гарантийная наработка : 1000 часов во всех режимах и до 100000 часов в облегчённом режиме.
