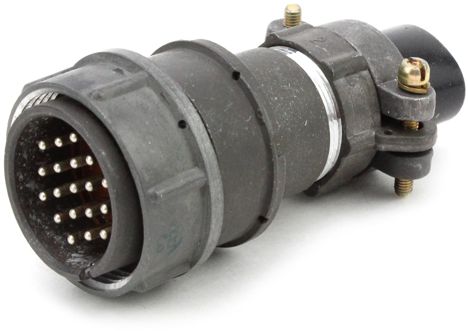

2РМДТ27БПЭ7Г5В1В — это приборная розетка с прямым патрубком, предназначенная для экранированного кабеля. Она относится к серии цилиндрических низкочастотных соединителей и используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Технические характеристики

• Тип соединителя: 2РМДТ

• Условный размер корпуса: 27 мм

• Вид корпуса: Приборный (Б)

• Вид патрубка: Прямой (П)

• Вид гайки патрубка: Для экранированного кабеля (Э)

• Количество контактов: 7

• Часть соединителя: Розетка (Г)

• Обозначение сочетания контактов: Все контакты диаметром 1,5 мм (5)

• Покрытие контактов: Серебро (В)

• Теплостойкость: +100° С (1)

• Климатическое исполнение: Всеклиматическое, категория размещения 2.1 (В)

Технические параметры:

• Токовая нагрузка: До 12 А на одиночный контакт, максимальная суммарная нагрузка — 70 А.

• Максимальное рабочее напряжение: 700 В.

• Максимальное испытательное напряжение: 2300 В в нормальных условиях.

• Сопротивление контактов: Не более 2,5 мОм.

• Емкость между контактами: Не более 6 пФ.

• Сопротивление изоляции: Не менее 5000 МОм.

• Усилие расчленения: Не более 65,6 Н.

• Минимальная наработка: 1000 часов.

• Максимальное количество сочленений-расчленений: 500 раз.

• Гарантийный срок хранения: 15 лет.

Условия эксплуатации:

• Температура окружающей среды: От -60° С до +100° С.

• Повышенная влажность: До 98% при +35° С.

• Атмосферное давление: От 133,32*10^-12 Па до 506 кПа.

• Вибрация: Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с^2.

• Механический удар: Пиковое ускорение до 5000 м/с^2.

Сочленение: Резьбовое, поляризация корпусов одношпоночная. Розетка 2РМДТ27БПЭ7Г5В1В может соединяться с соответствующими вилками, такими как 2РМД27К7Ш5А1 и 2РМД27К7Ш5В1.
