2РМДТ27БПЭ7Ш5В1В

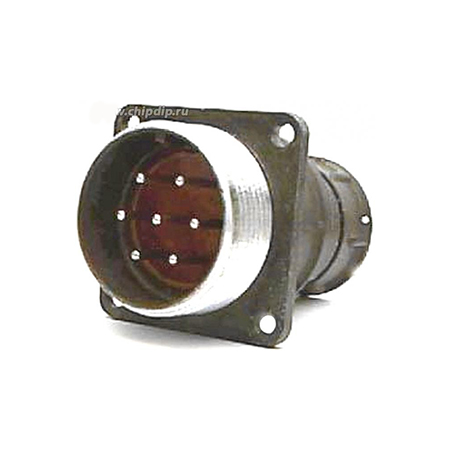

Разъем 2РМДТ27БПЭ7Ш5В1В — это цилиндрический низкочастотный разъем, предназначенный для ручного соединения электрических цепей. Он относится к серии 2РМДТ и используется для внутреннего объемного монтажа.

Основные характеристики:

• Тип соединителя : 2РМДТ

• Условный размер корпуса : 27

• Вид корпуса : Блочный (приборный)

• Вид патрубка : Прямой

• Вид гайки патрубка : Для экранированного кабеля

• Количество контактов : 7

• Часть соединителя : Вилка

• Диаметр контактов : 1,5 мм

• Покрытие контактов : Серебро

• Теплостойкость : +100°C

• Климатическое исполнение : Всеклиматическое В2.1

Технические параметры:

• Токовая нагрузка : До 12 А на одиночный контакт, максимальная суммарная нагрузка — 70 А.

• Максимальное рабочее напряжение : 700 В.

• Максимальное испытательное напряжение : 2300 В в нормальных условиях.

• Сопротивление контактов : Не более 2,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Усилие расчленения : Не более 65,6 Н.

• Минимальная наработка : 1000 часов.

• Количество сочленений-расчленений : До 500 раз.

Условия эксплуатации:

• Температура окружающей среды : От -60°C до +100°C.

• Относительная влажность : До 98% при +35°C.

• Атмосферное давление : От 133,32*10^-12 Па до 506 кПа.

• Вибрация : Синусоидальная, от 1 Гц до 5000 Гц с амплитудой ускорения 490 м/с?.

Этот разъем используется для соединения и разъединения цепей постоянного и переменного токов частотой до 3 МГц и предназначен для эксплуатации в различных климатических условиях.
