2РМДТ27БПН19Ш5А1В

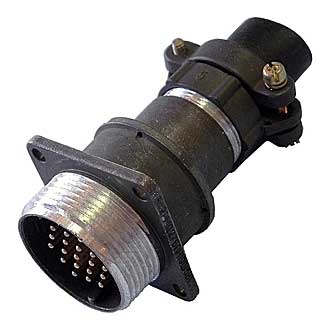

Соединитель 2РМДТ27БПН19Ш5А1В представляет собой цилиндрический низкочастотный разъем, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

Технические характеристики

• Тип соединителя : 2РМДТ

• Условный размер корпуса : 27

• Тип корпуса : Блочный (приборный)

• Тип патрубка : Прямой

• Тип гайки патрубка : Для неэкранированного кабеля

• Количество контактов : 19

• Сочетание контактов : Все контакты диаметром 1,5 мм

• Покрытие контактов : Золото

• Теплостойкость : До +100°C

• Климатическое исполнение : Всеклиматическое (В2.1)

Электрические характеристики

• Токовая нагрузка на одиночный контакт : 7 А

• Максимальная суммарная токовая нагрузка на соединитель : 110 А

• Максимальное рабочее напряжение : 560 В (или 700 В в зависимости от типономинала)

• Максимальное испытательное напряжение : 1850 В в нормальных условиях

• Сопротивление контактов : Не более 2,5 мОм

• Сопротивление изоляции : Не менее 1000 МОм

Механические и эксплуатационные характеристики

• Сочленение : Резьбовое

• Поляризация корпусов : Одношпоночная

• Рабочая температура : От -60°C до +100°C

• Минимальная наработка : 1000 часов

• Максимальное количество сочленений-расчленений : 500 раз

• Гарантийный срок хранения : 15 лет

Этот разъем устойчив к различным внешним воздействиям, включая повышенную влажность, вибрации и механические удары, что делает его подходящим для использования в сложных условиях эксплуатации.
