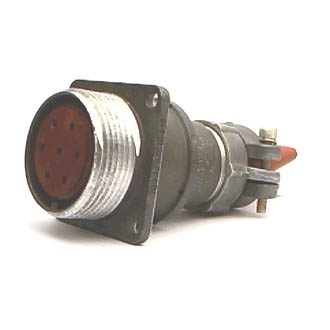

2РМДТ27БПН7Г5В1В — это блочная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она относится к серии разъемов 2РМДТ, которые являются цилиндрическими соединителями ручного соединения для внутреннего объемного монтажа.

Технические характеристики

• Тип соединителя : 2РМДТ

• Условный размер корпуса : 27

• Тип корпуса : Блочный (Б)

• Тип патрубка : Прямой (П)

• Тип гайки патрубка : Для неэкранированного кабеля (Н)

• Количество контактов : 7

• Часть соединителя : Розетка (Г)

• Сочетание контактов : Все контакты диаметром 1,5 мм (5)

• Покрытие контактов : Серебро (В)

• Теплостойкость : +100° С (1)

• Климатическое исполнение : В2.1 (всеклиматическое, категория размещения 2.1) (В)

Электрические характеристики

• Максимальное рабочее напряжение : 700 В

• Максимальное испытательное напряжение : 2300 В в нормальных условиях

• Токовая нагрузка на одиночный контакт : 12 А

• Максимальная суммарная токовая нагрузка на соединитель : 70 А

• Сопротивление контактов : Не более 2,5 мОм

• Емкость между контактами : Не более 6 пФ

• Сопротивление изоляции : Не менее 5000 МОм

Механические и эксплуатационные характеристики

• Сочленение : Резьбовое

• Поляризация корпусов : Одношпоночная

• Длина патрубка : 62,5 мм

• Масса патрубка : Не более 30,5 г

• Усилие расчленения соединителей : Не более 65,6 Н

• Усилие расчленения гнезд с контрольным калибром : От 0,7 Н до 3,92 Н

• Минимальная наработка : 1000 часов

• Максимальное количество сочленений-расчленений : 500 раз

• Гарантийный срок хранения : 15 лет

Условия эксплуатации

• Температура окружающей среды : От -60° С до +100° С

• Смена температур : От -60° С до +180° С

• Повышенная относительная влажность : До 98% при +35° С

• Атмосферное пониженное давление : 133,32·10^-12 Па (10^-12 мм рт. ст.)

• Атмосферное повышенное давление : 506 кПа (5 кгс/см^2)

• Допустимая синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с^2

• Механический удар : Пиковое ударное ускорение 1000 м/с^2 для многократного действия и 5000 м/с^2 для одиночного действия

Эта розетка предназначена для использования в различных электрических системах, где требуется надежное и прочное соединение. Ответными частями для этой розетки являются различные вилки серии 2РМДТ с соответствующими характеристиками.
