2РМДТ27К7Ш5В1В

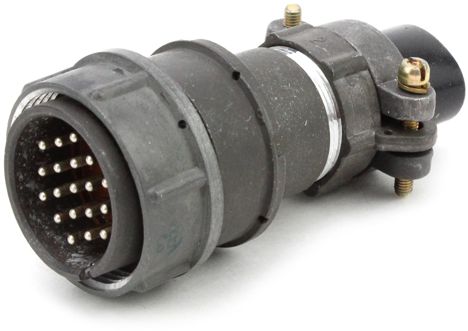

Разъем 2РМДТ27К7Ш5В1В относится к серии 2РМДТ и представляет собой кабельную вилку. Он предназначен для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Основные характеристики и особенности этого разъема:

Основные характеристики

• Тип разъема : 2РМДТ — низкочастотный цилиндрический негерметичный соединитель.

• Условный размер корпуса : 27 мм.

• Вид корпуса : Кабельный (К).

• Количество контактов : 7.

• Тип контакта : Вилка (Ш).

• Сочетание контактов : Обозначено как "5".

• Покрытие контактов : Серебро (В).

• Теплостойкость : До +100°C.

• Климатическое исполнение : Всеклиматическое (В).

Технические характеристики

• Максимальное рабочее напряжение : До 700 В (в зависимости от источника может указываться как 560 В).

• Токовая нагрузка : На одиночный контакт — 12 А, максимальная суммарная — 70 А.

• Сопротивление изоляции : Не менее 5000 МОм.

• Сопротивление контактов : Не более 2,5 мОм.

• Число сочленений-расчленений : До 500 раз.

• Минимальная наработка : 1000 часов.

• Гарантийный срок хранения : 15 лет.

• Рабочая температура : От -60°C до +100°C.

Условия эксплуатации

• Вибрация : Синусоидальная, диапазон частот от 1 Гц до 5000 Гц, ускорение до 490 м/с?.

• Механический удар : Одиночного действия до 5000 м/с?, многократного действия до 1000 м/с?.

• Атмосферное давление : Пониженное до 133,32·10??? Па, повышенное до 506 кПа.

• Влажность : До 98% при +35°C.

Этот разъем используется для внутреннего объемного монтажа в радиоэлектронной аппаратуре и может работать в различных климатических условиях.
