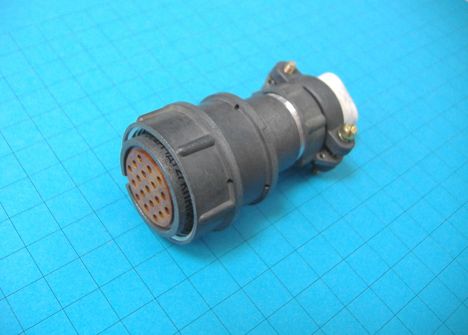

2РМДТ27КПЭ19Г5В1В — это кабельная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она относится к серии цилиндрических низкочастотных разъемов и состоит из корпуса, изолятора и контактов.

Технические характеристики

• Корпус : Кабельный, с прямым патрубком и гайкой для экранированного кабеля. Посадочный диаметр корпуса — 27 мм.

• Контакты : 19 контактов с диаметром 1,5 мм, покрытых серебром.

• Напряжение и ток : Максимальное рабочее напряжение — 560 В или 700 В, в зависимости от типа, а токовая нагрузка на одиночный контакт — от 4 А до 36 А, суммарная — от 27 А до 260 А.

• Температурный диапазон : От -60°C до +100°C.

• Сопротивление изоляции : Не менее 5000 МОм.

• Срок службы : Минимальная наработка — 5000 часов, количество сочленений-расчленений — 500 раз.

Применение

Эти разъемы используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения, обеспечивая надежное соединение и разъединение электрических цепей.

Условия эксплуатации

Разъемы могут работать в условиях синусоидальной вибрации, акустического шума и механических ударов, что делает их подходящими для использования в различных средах.

Расшифровка обозначения

• 2РМДТ : Тип соединителя.

• 27 : Условный размер корпуса.

• К : Вид корпуса — кабельный.

• П : Вид патрубка — прямой.

• Э : Вид гайки патрубка — для экранированного кабеля.

• 19 : Количество контактов.

• Г : Часть соединителя — розетка.

• 5 : Обозначение сочетания контактов.

• В : Покрытие контактов — серебро.

• 1 : Теплостойкость — 100°C.

• В : Всеклиматическое исполнение.
