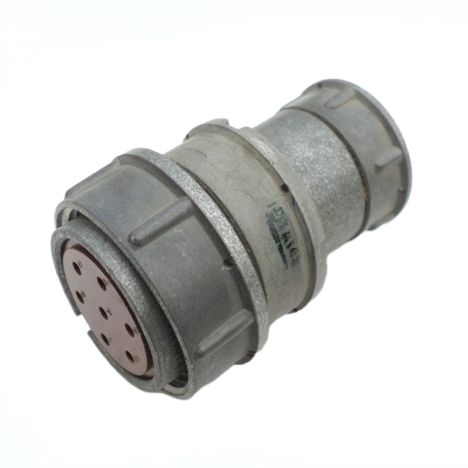

Соединитель 2РМДТ27КПЭ7Г5В1В представляет собой цилиндрический низкочастотный тропикоустойчивый разъем, предназначенный для соединения и разъединения электрических цепей постоянного и переменного токов с частотой до 3 МГц при напряжении 560 или 700 В. Он состоит из двух частей: розетки и вилки, которые могут быть как кабельными, так и приборными (блочными).

Основные характеристики:

• Тип соединителя : Негерметичный, тропикоустойчивый.

• Климатическое исполнение : Всеклиматическое.

• Условный размер корпуса : 27.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Прямой (П).

• Вид гайки патрубка : Для экранированного кабеля (Э).

• Количество контактов : 7.

• Часть соединителя : Розетка (Г).

• Покрытие контактов : Серебро (В).

• Теплостойкость : 100°C (1).

• Всеклиматическое исполнение : В (В2.1 по ГОСТ 15150-69).

Технические параметры:

• Максимальное рабочее напряжение : 700 В.

• Максимальная рабочая частота : 3 МГц.

• Рабочая температура : от -60°C до +100°C.

• Сопротивление изоляции : не менее 5000 МОм.

• Синусоидальная вибрация : диапазон частот 1...5000 Гц.

• Механический удар : одиночный до 5000 м/с? (500 g), многократный до 1000 м/с? (100 g).

• Минимальная наработка : 1000 часов.

• Количество сочленений-расчленений : до 500 раз.

• Гарантийный срок хранения : 15 лет.

Применение:

Соединители 2РМДТ используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они подходят для монтажа с экранированными или неэкранированными кабелями. Подсоединение проводов к контактам осуществляется методом пайки.
