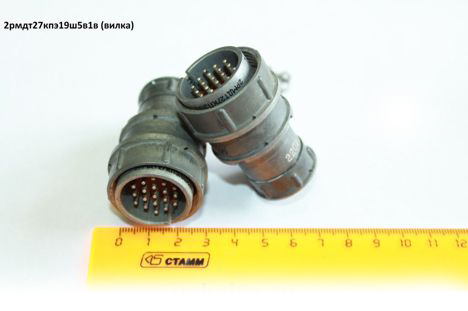

2РМДТ27КПЭ19Ш5В1В — это кабельная вилка, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа и подходит для экранированного кабеля.

Технические характеристики

• Тип соединителя : 2РМДТ

• Условный размер корпуса : 27

• Вид корпуса : Кабельный (К)

• Вид патрубка : Прямой (П)

• Вид гайки патрубка : Для экранированного кабеля (Э)

• Количество контактов : 19

• Часть соединителя : Вилка (Ш)

• Диаметр контактов : 1,5 мм

• Покрытие контактов : Серебро (В)

• Теплостойкость : 100°C (1)

• Всеклиматическое исполнение : Да (В)

Электрические характеристики :

• Токовая нагрузка на одиночный контакт: 7 А

• Суммарная токовая нагрузка: 110 А

• Максимальное рабочее напряжение: 560 В

• Сопротивление контактов: не более 2,5 мОм

• Электрическая прочность изоляции: 1850 В

Механические характеристики :

• Сочленение соединителей: резьбовое

• Поляризация корпусов: одношпоночная

• Усилие расчленения: не более 196,2 Н (20 кгс)

• Максимальное сечение проводов: 1 мм

Условия эксплуатации :

• Температурный диапазон: от -60°C до +100°C

• Атмосферное давление: от 133,32·10^-12 Па до 50,6·10^4 Па

• Синусоидальная вибрация: от 1 Гц до 5000 Гц с ускорением 490 м/с^2

Гарантийные показатели :

• Минимальная наработка: 1000 часов

• Максимальное количество сочленений-расчленений: 500 раз

• Гарантийный срок хранения: 15 лет

Эта вилка используется в радиоэлектронной аппаратуре специального и общего назначения, обеспечивая надежное соединение и разъединение электрических цепей в различных условиях эксплуатации.
