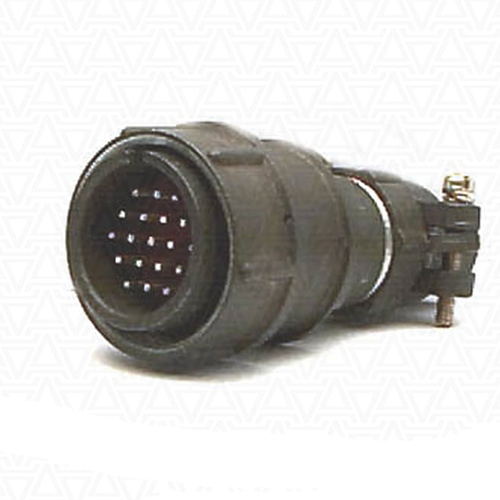

2РМДТ27КПН19Ш5В1В

Соединитель 2РМДТ27КПН19Ш5В1В представляет собой кабельную вилку, предназначенную для соединения и разъединения электрических цепей. Он относится к серии 2РМДТ , которая включает в себя цилиндрические низкочастотные соединители. Давайте рассмотрим его основные характеристики:

Технические характеристики

• Тип соединителя : 2РМДТ.

• Условный размер : 27.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Прямой (П).

• Вид гайки патрубка : Для неэкранированного кабеля (Н).

• Количество контактов : 19.

• Часть соединителя : Вилка (Ш).

• Диаметр контактов : 1,5 мм (указано как 5 в обозначении).

• Покрытие контактов : Серебро (В).

• Теплостойкость : До 100°C (1).

• Климатическое исполнение : Всеклиматическое (В).

Электрические характеристики

• Токовая нагрузка на одиночный контакт : 7 А.

• Суммарная токовая нагрузка на соединитель : 110 А.

• Максимальное рабочее напряжение : 560 В.

• Сопротивление контактов : Не более 2,5 мОм.

• Электрическая прочность изоляции : При максимальном рабочем напряжении — 1850 В.

Механические и климатические характеристики

• Сочленение : Резьбовое.

• Рабочая температура : От -60°C до +100°C.

• Вибрация : Диапазон частот от 1 Гц до 5000 Гц, ускорение 490 м/с?.

• Механический удар : Пиковое ускорение до 1000 м/с? для многократных ударов.

Применение

Соединитель 2РМДТ27КПН19Ш5В1В используется в узлах и блоках радиоэлектронной аппаратуры для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Он подходит для работы в различных климатических условиях и может выдерживать повышенные температуры и вибрации.
