2РМДТ27КПН7Г5В1В

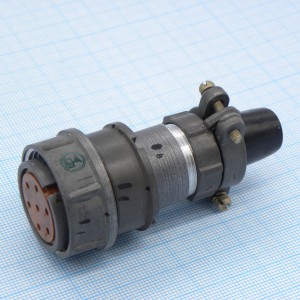

Разъем 2РМДТ27КПН7Г5В1В — это электрический низкочастотный цилиндрический негерметичный соединитель, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Он относится к серии 2РМДТ и имеет кабельный корпус с прямым патрубком и гайкой для неэкранированного кабеля.

Основные характеристики:

• Тип соединителя : Низкочастотный цилиндрический негерметичный.

• Климатическое исполнение : Всеклиматическое.

• Условный размер корпуса : 27 мм.

• Количество контактов : 7.

• Покрытие контактов : Серебро.

• Максимальное рабочее напряжение : До 560 В или 700 В в зависимости от источника.

• Максимальная токовая нагрузка на контакт : До 12 А.

• Сопротивление изоляции : Не менее 1000 МОм.

• Рабочий температурный диапазон : От -60 до +100°C.

• Минимальная наработка : Не менее 1000 часов.

• Срок сохраняемости : До 25 лет.

Применение:

Разъемы серии 2РМДТ используются в радиоэлектронной и радиотехнической аппаратуре для соединения длинных электрических цепей. Они подходят для внутреннего монтажа и могут работать с экранированными или неэкранированными кабелями.

Монтаж и эксплуатация:

Соединение выполняется с помощью резьбового сочленения. Контакты извлекаемые, монтаж проводов осуществляется методом обжимки или пайки.
