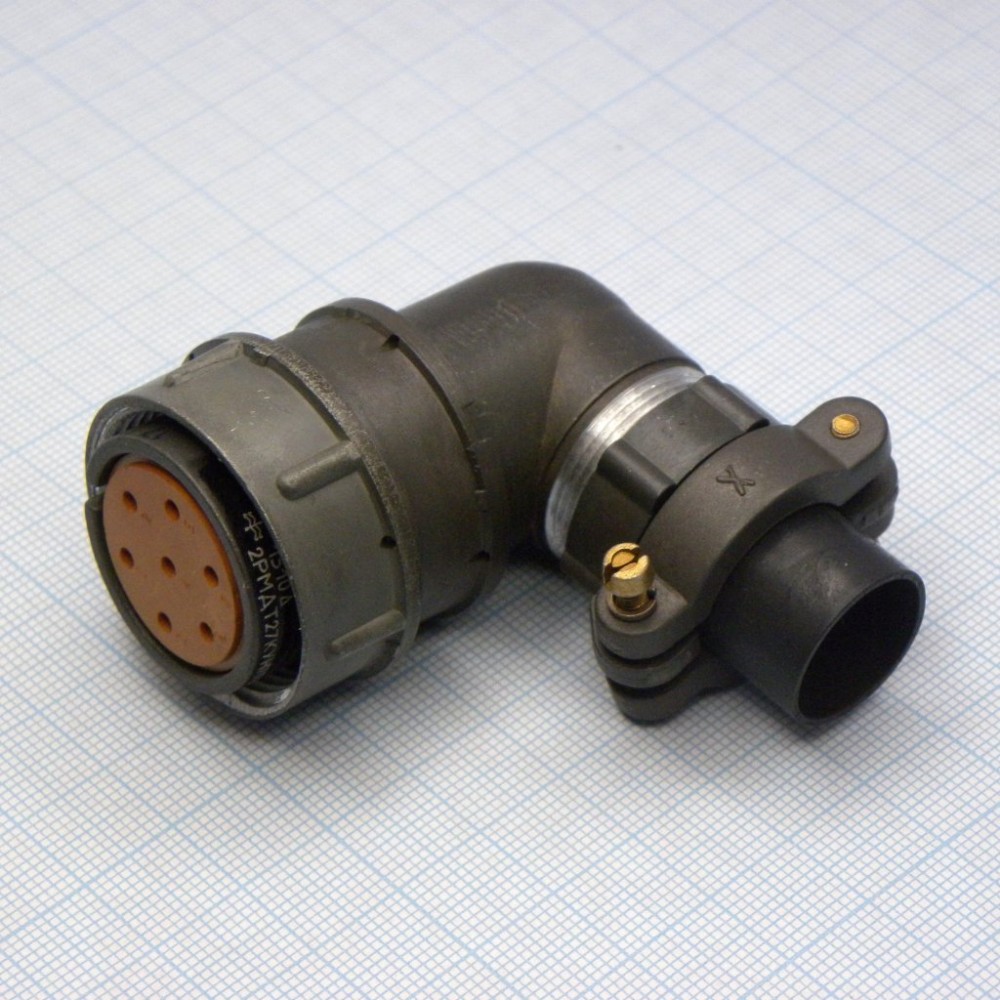

2РМДТ27КУН7Г5В1В

Разъем 2РМДТ27КУН7Г5В1В относится к серии цилиндрических низкочастотных соединителей, предназначенных для ручного соединения и разъединения электрических цепей. Он имеет кабельный корпус с угловым патрубком и гайкой для неэкранированного кабеля. Основные характеристики и особенности этого разъема:

• Тип соединителя : 2РМДТ — низкочастотный цилиндрический негерметичный соединитель.

• Условный размер корпуса : 27 мм.

• Вид корпуса : К — кабельный.

• Вид патрубка : У — угловой.

• Вид гайки патрубка : Н — для неэкранированного кабеля.

• Количество контактов : 7.

• Часть соединителя : Г — розетка.

• Покрытие контактов : В — серебро.

• Теплостойкость контактов : 1 — до 100°C.

• Всеклиматическое исполнение : В.

Технические характеристики :

• Максимальное рабочее напряжение: до 560 В (в некоторых источниках указано до 700 В).

• Сопротивление изоляции: не менее 1000 МОм (в некоторых источниках указано 5000 МОм).

• Рабочая температура: от -60 до +100°C.

• Минимальная наработка: не менее 5000 часов (в некоторых источниках указано 1000 часов).

• Максимальное количество сочленений-расчленений: 500 раз.

• Срок сохраняемости: до 25 лет (в некоторых источниках указано 15 лет).

Этот разъем используется в радиоэлектронной аппаратуре для соединения цепей постоянного и переменного тока с частотой до 3 МГц. Он изготовлен из специального сплава алюминия АЛ-11, а изолятор выполнен из пресс-материала АГ-4.
