2РМДТ30Б24Ш5В1В

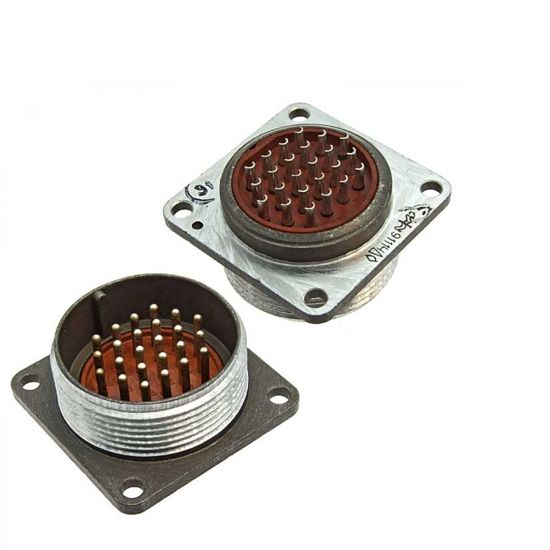

Соединитель 2РМДТ30Б24Ш5В1В представляет собой цилиндрический низкочастотный негерметичный тропикоустойчивый разъем, предназначенный для соединения и разъединения электрических цепей. Он используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Технические характеристики

• Тип соединителя : 2РМДТ — низкочастотный цилиндрический негерметичный тропикоустойчивый.

• Условный размер : 30 мм.

• Вид корпуса : Б — блочный.

• Количество контактов : 24.

• Вид соединителя : Ш — вилка.

• Диаметр контактов : 1,5 мм.

• Покрытие контактов : В — серебро.

• Теплостойкость : 1 — до 100°C.

• Климатическое исполнение : В — всеклиматическое.

Электрические характеристики

• Токовая нагрузка :

  • На одиночный контакт: 7 А.

  • Суммарная на соединитель: 140 А.

• Рабочее напряжение : до 560 В.

• Максимальное испытательное напряжение : 1850 В.

Механические и климатические характеристики

• Вибрация : диапазон частот от 1 до 5000 Гц, ускорение до 490 м/с?.

• Механический удар :

  • Одиночного действия: ускорение до 5000 м/с?.

  • Многократного действия: ускорение до 1000 м/с?.

• Рабочая температура : от -60°C до +100°C.

• Наработка : не менее 5000 часов.

• Количество сочленений-расчленений : до 500 раз.

Этот разъем используется для соединения длинных электрических цепей и применяется в различных радиоэлектронных устройствах.
