2РМДТ30Б8Ш7А1В

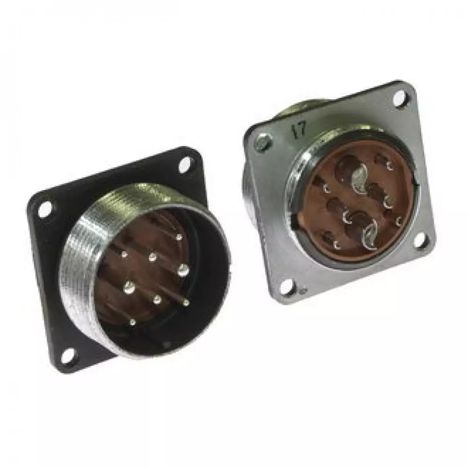

2РМДТ30Б8Ш7А1В — это тип цилиндрического электрического разъема, предназначенного для ручного соединения в электрических цепях. Он относится к серии 2РМДТ, которая включает в себя разъемы с различным количеством контактов (от 4 до 50) и может использоваться для нагрузок до 260 А и напряжений до 700 В.

Основные характеристики:

• Тип соединителя : Негерметичный, всеклиматический.

• Количество контактов : 8.

• Рабочее напряжение : Не более 560 В для разъемов с 8 контактами.

• Максимальная токовая нагрузка на одиночный контакт :

  • Контакты диаметром 1,5 мм: 13 А.

  • Контакты диаметром 2 мм: 18 А.

  • Контакты диаметром 3 мм: 36 А.

• Общая максимальная токовая нагрузка : Не более 120 А для разъемов с 8 контактами.

• Сопротивление контактов :

  • Контакты диаметром 1,5 мм: Не более 0,0025 Ом.

  • Контакты диаметром 2 мм: Не более 0,0016 Ом.

  • Контакты диаметром 3 мм: Не более 0,0008 Ом.

• Материал контактов : Золото или серебро.

• Сопротивление изоляции : Не менее 5000 МОм.

• Рабочая температура окружающей среды : От -60 до 100°C.

• Минимальная наработка : Не менее 1000 часов.

• Максимальное количество сочленений-расчленений : 500 раз.

Расшифровка обозначения:

• 2РМДТ : Тип соединителя.

• 30 : Условный размер корпуса.

• Б : Тип корпуса — блочный (приборный).

• 8 : Количество контактов.

• Ш : Часть соединителя — вилка.

• 7 : Сочетание контактов — ? 1,5 мм, ? 2,0 мм и ? 3,0 мм.

• А : Покрытие контактов — золото.

• 1 : Теплостойкость — до 100°C.

• В : Всеклиматическое исполнение.

Ответные части для этой вилки обычно представляют собой различные типы розеток серии 2РМДТ30К, которые могут различаться по типу патрубка (прямой или угловой) и виду гайки патрубка (для экранированного или неэкранированного кабеля).
