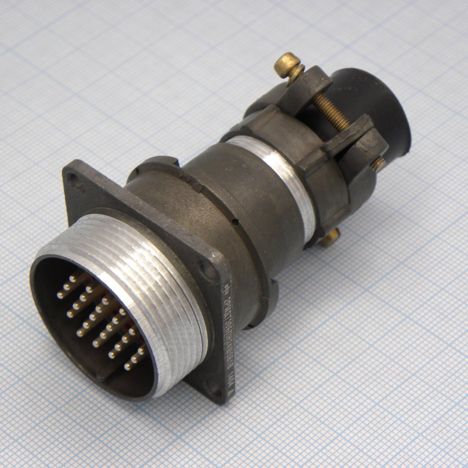

2РМДТ30БПН24Ш5В1

Разъем 2РМДТ30БПН24Ш5В1 относится к серии 2РМДТ и представляет собой цилиндрический низкочастотный негерметичный электрический соединитель. Он предназначен для соединения и разъединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Характеристики

• Корпус : Блочный (приборный).

• Диаметр посадочного отверстия : 30 мм.

• Диаметр контактов : 1 мм.

• Количество контактов : 24.

• Часть соединителя : Вилка.

• Покрытие контактов : Серебро.

• Максимальное рабочее напряжение : До 560 В.

• Максимальная суммарная нагрузка : 120 А.

• Сопротивление изоляции : Не менее 1000 МОм.

• Количество сочленений/расчленений : 500.

• Интервал рабочих температур : От -60 до +100°С.

• Минимальная наработка : 5000 часов.

• Срок сохраняемости : 25 лет.

Применение

Этот разъем используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Он может работать с постоянным и переменным током при частоте до 3 МГц.

Условное обозначение

• 2РМДТ : Тип разъема.

• 30 : Условный размер корпуса.

• Б : Вид корпуса (блочный).

• П : Вид патрубка (прямой).

• Н : Вид гайки патрубка (для неэкранированного кабеля).

• 24 : Количество контактов.

• Ш : Часть соединителя (вилка).

• 5 : Обозначение сочетания контактов.

• В : Покрытие контактов (серебро).

• 1 : Теплостойкость (до 100°С).

• В : Всеклиматическое исполнение.
