2РМДТ30БПН24Ш5В1В

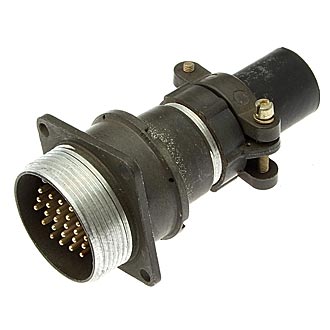

Разъем 2РМДТ30БПН24Ш5В1В относится к серии цилиндрических низкочастотных соединителей, предназначенных для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он имеет блочный корпус и используется для монтажа на блок.

Технические характеристики

• Тип соединителя : 2РМДТ — низкочастотный цилиндрический негерметичный.

• Условный размер корпуса : 30 мм.

• Вид корпуса : Блочный (Б).

• Вид патрубка : Прямой (П).

• Вид гайки патрубка : Для неэкранированного кабеля (Н).

• Количество контактов : 24.

• Часть соединителя : Вилка (Ш).

• Обозначение сочетания контактов : 5 (все контакты диаметром 1,5 мм).

• Покрытие контактов : Серебро (В).

• Теплостойкость : +100° С (1).

• Климатическое исполнение : Всеклиматическое (В2.1).

Электрические характеристики

• Максимальное рабочее напряжение : 560 В.

• Максимальная суммарная токовая нагрузка : 140 А (по другим данным — 120 А).

• Токовая нагрузка на одиночный контакт : 7 А.

• Сопротивление контактов : Не более 2,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм (по другим данным — 1000 МОм).

Условия эксплуатации

• Температура окружающей среды : От -60° С до +100° С.

• Влажность : До 98% при +35° С.

• Давление : От 133,32·10^-12 Па до 506 кПа.

• Вибрация и удары : Синусоидальная вибрация в диапазоне 1-5000 Гц с ускорением 490 м/с?, механический удар до 5000 м/с?.

Прочие характеристики

• Минимальная наработка : 1000 часов (по другим данным — 5000 часов).

• Количество сочленений-расчленений : 500.

• Срок сохраняемости : 15 лет (по другим данным — 25 лет).

• Соединение : Резьбовое, одношпоночная поляризация корпусов.
