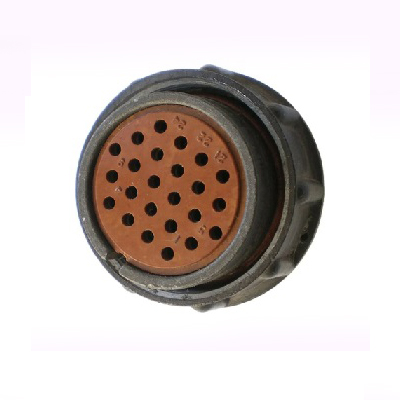

2РМДТ30К24Г5В1В — это кабельная розетка, предназначенная для использования в электрических цепях с постоянным и переменным током до 3 МГц. Она применяется для внутреннего объемного монтажа и имеет следующие характеристики:

Условное обозначение

• 2РМДТ : тип соединителя.

• 30 : условный размер.

• К : кабельный тип корпуса.

• 24 : количество контактов.

• Г : розетка.

• 5 : обозначение сочетания контактов (все контакты диаметром 1,5 мм).

• В : серебряное покрытие контактов.

• 1 : теплостойкость до +100° С.

• В : климатическое исполнение В2.1 (всеклиматическое, категория размещения 2.1).

Технические характеристики

• Токовая нагрузка : на одиночный контакт — 7 А, максимальная суммарная — 140 А.

• Максимальное рабочее напряжение : 560 В.

• Максимальное испытательное напряжение : в нормальных условиях — 1850 В, при пониженном давлении — 350 В.

• Сопротивление контактов : не более 2,5 мОм.

• Емкость между контактами : не более 6 пФ.

• Сопротивление изоляции : не менее 5000 МОм.

• Усилие расчленения : не более 235,44 Н (24 кгс).

• Минимальная наработка : 1000 часов.

• Число сочленений-расчленений : 500.

• Гамма-процентный срок сохраняемости : 15 лет при ?=99,5%.

• Сочленение : резьбовое.

• Поляризация корпусов : одношпоночная.

• Габаритные размеры : диаметр — 39 мм, длина — 25 мм.

• Масса : не более 46,5 г.

Условия эксплуатации

• Температура среды : от -60° С до +100° С.

• Смена температур : от -60° С до +180° С.

• Относительная влажность : до 98% при +35° С.

• Атмосферное давление : от 133,32·10^-12 Па до 506 кПа.

• Вибрация : от 1 Гц до 5000 Гц с ускорением 490 м/с^2.

• Механический удар : одиночный — до 5000 м/с^2, многократный — до 1000 м/с^2.

Эта розетка используется в различных электронных устройствах и радиоэлектронной аппаратуре, обеспечивая надежное соединение в сложных условиях эксплуатации.
