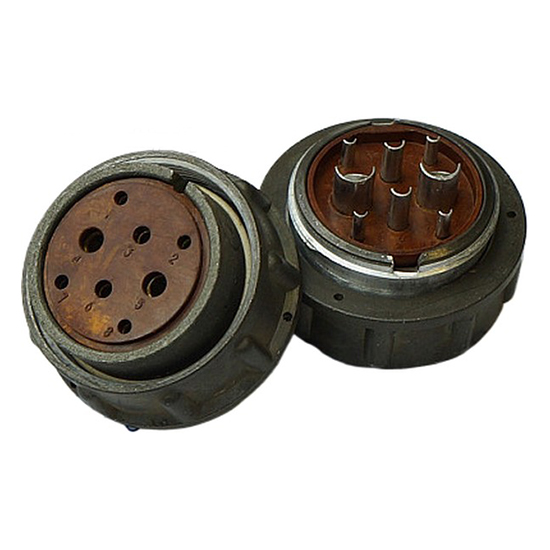

2РМДТ30К8Г7В1В — это кабельная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц . Розетка имеет следующие характеристики:

Условное обозначение

• 2РМДТ — тип соединителя.

• 30 — условный размер.

• К — кабельный тип корпуса.

• 8 — количество контактов.

• Г — розетка.

• 7 — сочетание контактов диаметром 1,5 мм, 2 мм и 3 мм.

• В — серебреное покрытие контактов.

• 1 — теплостойкость до +100° С.

• В — климатическое исполнение В2.1 (всеклиматическое, категория размещения 2.1).

Технические характеристики

• Токовая нагрузка на одиночный контакт :

  • Диаметр 1,5 мм: 13 А.

  • Диаметр 2 мм: 18 А.

  • Диаметр 3 мм: 36 А .

• Максимальная суммарная нагрузка : 120 А.

• Максимальное рабочее напряжение : 560 В.

• Максимальное испытательное напряжение : 1850 В в нормальных условиях.

• Сопротивление контактов :

  • Диаметр 1,5 мм: не более 2,5 мОм.

  • Диаметр 2 мм: не более 1,6 мОм.

  • Диаметр 3 мм: не более 0,8 мОм .

• Емкость между контактами : не более 6 пФ.

• Сопротивление изоляции : не менее 5000 МОм.

Условия эксплуатации

• Температура окружающей среды : от -60° С до +100° С.

• Смена температур : от -60° С до +180° С.

• Повышенная относительная влажность : до 98% при +35° С.

• Атмосферное давление : от 133,32·10^-12 Па до 506 кПа.

• Синусоидальная вибрация : диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.

Механические характеристики

• Усилие расчленения соединителей : не более 98,1 Н.

• Усилие расчленения гнезд :

  • Контакты 1,5 мм: от 0,7 Н до 3,92 Н.

  • Контакты 2 мм: от 1 Н до 4,9 Н.

  • Контакты 3 мм: от 1,25 Н до 5,9 Н .

Надежность и срок службы

• Минимальная наработка : 1000 часов.

• Максимальное количество сочленений-расчленений : 500 раз.

• Срок сохраняемости : 15 лет.

Ответной частью для розетки 2РМДТ30К8Г7В1В являются различные вилки серии 2РМД30Б.
