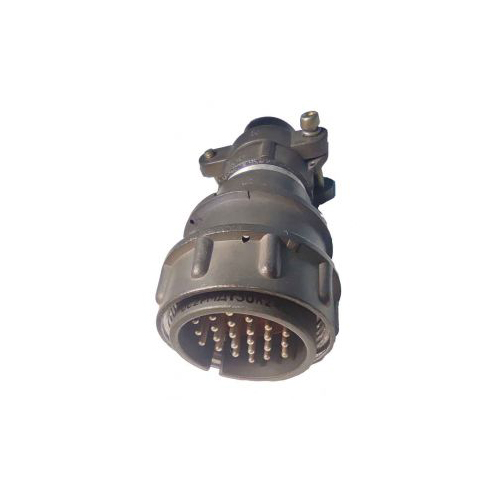

Соединитель 2РМДТ30КПН24Ш5В1В является электрическим низкочастотным цилиндрическим негерметичным разъемом, предназначенным для соединения длинных электрических цепей. Он используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Технические характеристики

• Вид корпуса : Кабельный.

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 24.

• Часть соединителя : Вилка.

• Обозначение сочетания контактов : Все контакты имеют диаметр 1,5 мм.

• Покрытие контактов : Серебро.

• Максимально допустимая температура окружающей среды : До 100°C.

• Климатическое исполнение : Всеклиматическое.

Применение и свойства

• Назначение : Для соединения цепей с переменным и постоянным током, частотой до 3 МГц.

• Максимальное рабочее напряжение : До 560 В.

• Максимальная токовая нагрузка на контакт : До 7 А.

• Сопротивление изоляции : Не менее 1000 МОм.

• Рабочая температура : От -60 до +100°C.

• Минимальная наработка : Не менее 5000 часов.

• Срок сохраняемости : 25 лет.

Устойчивость к внешним воздействиям

• Вибрация : Диапазон частот от 1 до 1000 Гц, ускорение до 490 м/с? (50 g).

• Одиночные удары : Ускорение до 5000 м/с? (500 g).

• Многократные удары : Ускорение до 1000 м/с? (100 g).

• Линейные нагрузки : Ускорение до 2000 м/с? (200 g).

Соединитель 2РМДТ30КПН24Ш5В1В имеет резьбовое сочленение и используется для монтажа на кабель методом обжимки. Он изготовлен из специального сплава алюминия АЛ-11, а изолятор выполнен из пресс-материала АГ-4.
