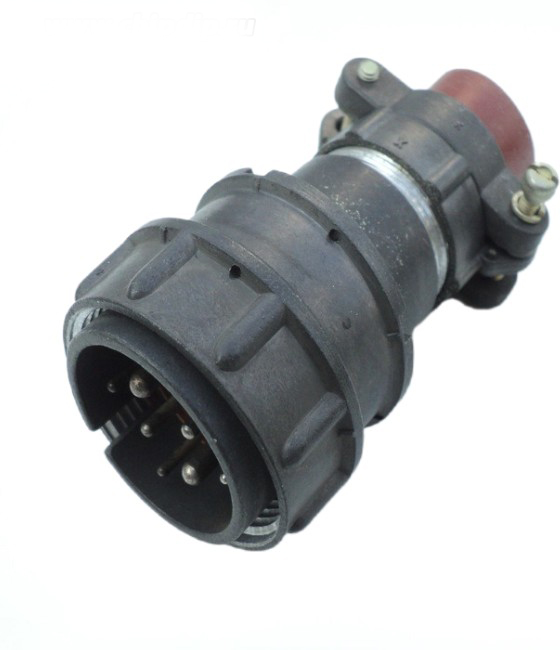

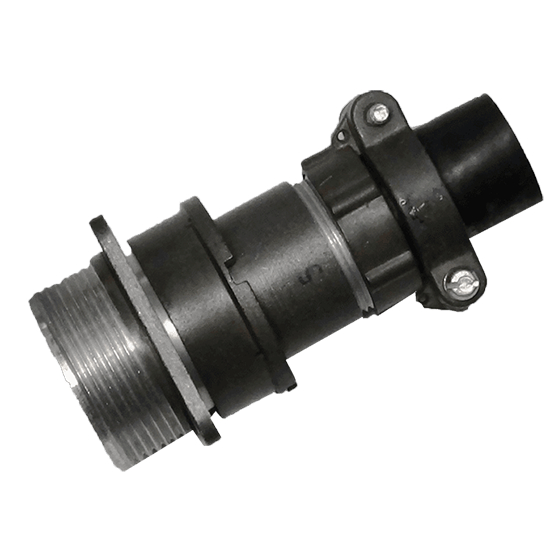

Соединитель 2РМДТ30КПН8Ш7В1В относится к серии цилиндрических низкочастотных негерметичных тропикоустойчивых разъёмов. Он предназначен для соединения длинных электрических цепей и может работать с переменным и постоянным током.

Основные характеристики:

• Тип соединителя : 2РМДТ, низкочастотный цилиндрический негерметичный тропикоустойчивый.

• Количество контактов : 8.

• Диаметр контактов : 1,5 мм, 2 мм и 3 мм.

• Максимальная токовая нагрузка на контакт : 13 А для контактов диаметром 1,5 мм, 18 А для контактов диаметром 2 мм и 36 А для контактов диаметром 3 мм.

• Общая токовая нагрузка на соединитель : до 120 А.

• Рабочее напряжение : не более 560 В.

• Теплостойкость : до 100°С.

• Вид патрубка : прямой.

• Вид гайки патрубка : для неэкранированного кабеля.

• Вид покрытия контактов : серебро.

• Монтаж : навесной (объемный).

• Сочленение : резьбовое, одношпоночная поляризация корпуса.

Применение и эксплуатация:

Эти соединители используются в различных электрических цепях, включая те, которые требуют устойчивости к тропическим условиям. При монтаже и эксплуатации необходимо следовать техническим стандартам, таким как ОСТ В 11 0121-91 или ГЕ0.364.126ТУ.

Габаритные размеры и установка:

Размеры соединителя и патрубка определяются условными размерами, которые указаны в технической документации. Установка производится с помощью резьбовой гайки на кабельной части соединителя.
