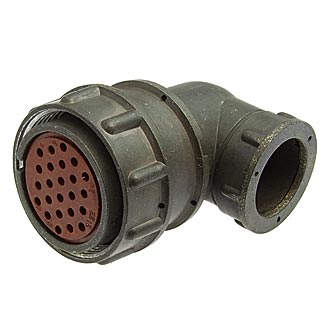

2РМДТ30КУЭ24Г5В1В

Соединитель 2РМДТ30КУЭ24Г5В1В представляет собой цилиндрический низкочастотный негерметичный тропикоустойчивый разъем, предназначенный для соединения и разъединения электрических цепей постоянного и переменного токов с частотой до 3 МГц. Он имеет максимальное рабочее напряжение до 560 В, а в некоторых источниках указано до 700 В, и максимальную токовую нагрузку на контакт до 7 А, хотя в некоторых описаниях упоминается до 50 А для всей конструкции.

Технические характеристики

• Тип соединителя : 2РМДТ

• Условный размер корпуса : 30

• Вид корпуса : Кабельный (К)

• Вид патрубка : Угловой (У)

• Вид гайки патрубка : Для экранированного кабеля (Э)

• Количество контактов : 24

• Часть соединителя : Розетка (Г)

• Сочетание контактов : Обозначение 5 (?1,5 мм)

• Покрытие контактов : Серебро (В)

• Максимально допустимая температура окружающей среды : До 100°С

• Климатическое исполнение : Всеклиматическое (В).

Применение

Этот разъем используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Он подходит для внутреннего монтажа и может работать с экранированными или неэкранированными кабелями.

Механические характеристики

• Вибрация : Диапазон частот от 1 до 1000 Гц, ускорение до 490 м/с? (50 g).

• Одиночные удары : Ускорение до 5000 м/с? (500 g).

• Многократные удары : Ускорение до 1000 м/с? (100 g).

• Линейные нагрузки : Ускорение до 2000 м/с? (200 g).

Электрические характеристики

• Сопротивление электрического контакта : Не более 2,5 мОм для контактов ?1,5 мм.

• Сопротивление изоляции : Не менее 1000 МОм в нормальных климатических условиях.
