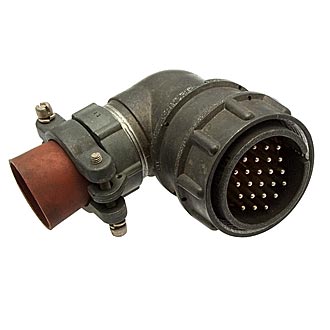

Соединитель 2РМДТ30КУН24Ш5В1В представляет собой цилиндрический низкочастотный электрический разъем, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он является частью серии 2РМДТ, которая включает в себя вилки и розетки для различных монтажных вариантов.

Основные характеристики:

• Тип соединителя : 2РМДТ — цилиндрический низкочастотный негерметичный.

• Условный размер корпуса : 30.

• Вид корпуса : К — кабельный.

• Вид патрубка : У — угловой.

• Вид гайки патрубка : Н — для неэкранированного кабеля.

• Количество контактов : 24.

• Часть соединителя : Ш — вилка.

• Сочетание контактов : 5 — все контакты диаметром 1,5 мм.

• Покрытие контактов : В — серебро.

• Максимальная температура окружающей среды : 100°C.

Технические параметры:

• Рабочее напряжение : до 560 В (в некоторых источниках указано до 700 В).

• Максимальная токовая нагрузка на контакт : 7 А.

• Сопротивление контактов : не более 2,5 мОм для контактов диаметром 1,5 мм.

• Сопротивление изоляции : не менее 1000 МОм.

• Рабочая температура : от -60°C до +100°C.

• Сопротивление вибрации : диапазон частот от 1 до 1000 Гц, ускорение 490 м/с? (50 g).

• Сопротивление ударным нагрузкам : одиночные удары с ускорением до 5000 м/с? (500 g), многократные удары с ускорением до 1000 м/с? (100 g).

• Минимальная наработка : 5000 часов при 500 циклах сочленений-расчленений.

• Срок сохраняемости : не менее 25 лет.

Применение:

Соединители 2РМДТ30КУН24Ш5В1В используются в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Они подходят для монтажа с неэкранированными кабелями и имеют всеклиматическое исполнение, что позволяет использовать их в различных условиях эксплуатации.
