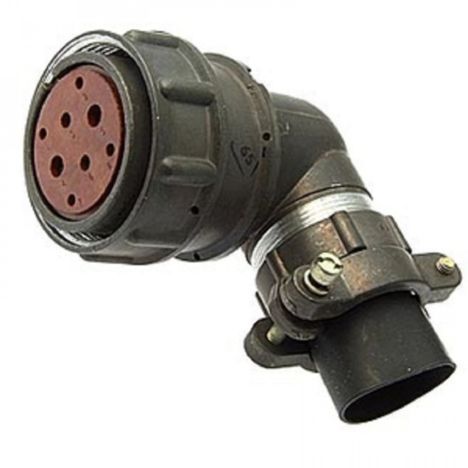

Соединитель 2РМДТ30КУН8Г7В1В представляет собой цилиндрический низкочастотный малогабаритный разъем, предназначенный для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 700 В . Он состоит из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными.

Технические характеристики:

• Тип соединителя: 2РМДТ — цилиндрический низкочастотный разъем.

• Условный размер корпуса: 30.

• Вид корпуса: К — кабельный.

• Вид патрубка: У — угловой.

• Вид гайки патрубка: Н — для неэкранированного кабеля.

• Количество контактов: 8.

• Часть соединителя: Г — розетка.

• Обозначение сочетания контактов: 7.

• Покрытие контактов: В — серебро.

• Теплостойкость: 1 — до 100°С.

• Всеклиматическое исполнение: В.

Применение:

Эти соединители широко используются в различных электро-, радио- и контрольно-измерительных приборах для внутреннего монтажа во всеклиматическом исполнении В2.1 . Они подходят для монтажа с экранированными или неэкранированными кабелями, что позволяет менять вид концевой гайки патрубка в зависимости от типа кабеля.

Конструктивные особенности:

• Сочленение соединителей осуществляется с помощью резьбы.

• Поляризация корпусов одношпоночная.

• Материал корпуса — металл, изолятора — карболит.

• Рабочая температура: от -60°C до +100°C.
