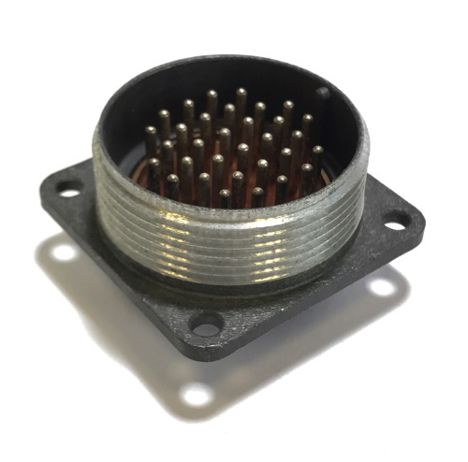

Разъем 2РМДТ33Б32Ш5В1В относится к серии цилиндрических низкочастотных соединителей, предназначенных для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он имеет блочный корпус с диаметром посадочного отверстия 33 мм и диаметром контактов 1 мм.

Основные характеристики:

• Количество контактов: 32.

• Максимальное рабочее напряжение: до 560 В.

• Токовая нагрузка: на одиночный контакт — 6 А, суммарная на соединитель — 160 А.

• Сопротивление контактов: не более 2,5 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Рабочая температура: от -60 до +100°C.

• Минимальная наработка: не менее 1000 часов.

• Гарантийный срок хранения: 15 лет.

• Покрытие контактов: серебро.

Применение:

Разъемы серии 2РМДТ используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они обеспечивают надежное соединение и разъединение электрических цепей в различных условиях эксплуатации.

Условное обозначение:

• 2РМДТ — тип соединителя.

• 33 — условный размер корпуса.

• Б — блочный (приборный) тип корпуса.

• 32 — количество контактов.

• Ш — вилка.

• 5 — сочетание контактов.

• В — серебряное покрытие контактов.

• 1 — теплостойкость до 100°C.

• В — всеклиматическое исполнение В2.1 по ГОСТ 15150-69.
