2РМДТ33Б7Г9В1В

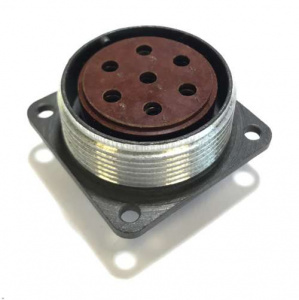

Разъем 2РМДТ33Б7Г9В1В представляет собой цилиндрический низкочастотный электрический соединитель, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он имеет блочный корпус и используется как розетка.

Технические характеристики

• Тип соединителя : 2РМДТ.

• Условный размер : 33.

• Вид корпуса : Блочный (Б).

• Количество контактов : 7.

• Обозначение контактов : Все контакты диаметром 3 мм (9).

• Покрытие контактов : Серебро (В).

• Теплостойкость : +100°C (1).

• Климатическое исполнение : Всеклиматическое, категория размещения 2.1 (В).

Технические параметры :

• Токовая нагрузка : До 32 А на одиночный контакт, максимальная суммарная нагрузка — 128 А.

• Максимальное рабочее напряжение : До 560 В.

• Максимальное испытательное напряжение : В нормальных условиях — 1850 В.

• Сопротивление контактов : Не более 0,8 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Вес : Не более 42,5 г.

• Габариты : 40?40?25 мм.

Условия эксплуатации :

• Температура : От -60°C до +100°C.

• Влажность : До 98% при +35°C.

• Вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с?.

Применение : Используется для соединения и разъединения электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре.
