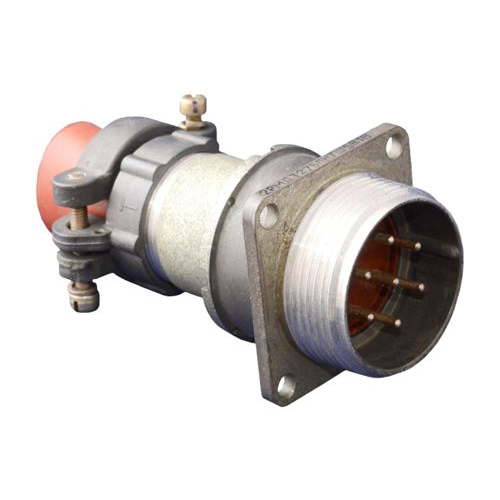

2РМДТ33БПН7Ш9В1В — это вилка блочного типа, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Ниже приведены основные характеристики и особенности этого соединителя:

Основные характеристики

• Тип соединителя : 2РМДТ.

• Условный размер корпуса : 33.

• Тип корпуса : Блочный (приборный).

• Тип патрубка : Прямой.

• Тип гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 7.

• Тип части соединителя : Вилка.

• Обозначение сочетания контактов : Все контакты диаметром 3 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До +100°C.

• Климатическое исполнение : Всеклиматическое (категория размещения 2.1).

Технические характеристики

• Токовая нагрузка :

  • На одиночный контакт: 32 А.

  • Максимальная суммарная на соединитель: 128 А.

• Максимальное рабочее напряжение : 560 В.

• Максимальное испытательное напряжение :

  • В нормальных климатических условиях: 1850 В.

  • При пониженном давлении: 350 В.

• Сопротивление контактов : Не более 0,8 мОм.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции разъёма : Не менее 5000 МОм.

• Усилие расчленения соединителей : Не более 127,7 Н (22 кгс).

• Минимальная наработка : 1000 часов.

• Максимальное количество сочленений-расчленений : 500 раз.

• Гамма-процентный срок сохраняемости : 15 лет при ?=99,5%.

Условия эксплуатации

• Температура окружающей среды : От -60°C до +100°C.

• Смена температур : От -60°C до +180°C.

• Повышенная относительная влажность воздуха : До 98% при +35°C.

• Атмосферное давление :

  • Пониженное: 133,32·10^-12 Па (10^-12 мм рт. ст.).

  • Повышенное: 506 кПа (5 кгс/см?).

• Допустимая синусоидальная вибрация :

  • Диапазон частот: От 1 Гц до 5000 Гц.

  • Амплитуда ускорения: 490 м/с?.

• Механический удар :

  • Одиночного действия: Пиковое ускорение 5000 м/с?.

  • Многократного действия: Пиковое ускорение 1000 м/с?.

Этот соединитель подходит для использования в различных условиях, включая повышенную влажность и вибрацию, что делает его подходящим для применения в различных отраслях промышленности.
