2РМДТ33КПЭ7Г9В1В

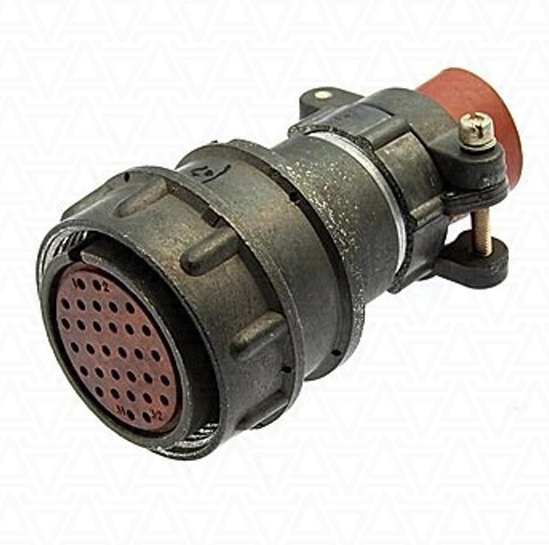

Разъем 2РМДТ33КПЭ7Г9В1В относится к серии цилиндрических низкочастотных соединителей, предназначенных для работы в электрических цепях постоянного и переменного токов. Он может использоваться при частотах до 3 МГц и напряжении до 560 или 700 В, в зависимости от конкретных условий эксплуатации.

Основные характеристики:

• Тип соединителя : Низкочастотный, тропикоустойчивый.

• Корпус : Кабельный с прямым патрубком и гайкой для экранированного кабеля.

• Количество контактов : 7.

• Покрытие контактов : Серебро.

• Рабочая температура : От -60 до +100°C.

• Сопротивление изоляции : Не менее 1000 МОм.

• Сочленение : Резьбовое с одношпоночной поляризацией.

• Минимальная наработка : 5000 часов.

• Срок сохраняемости : 25 лет.

Применение:

Этот разъем используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Он подходит для соединения и разъединения электрических цепей в различных условиях эксплуатации.

Конструкция:

Разъемы серии 2РМДТ состоят из двух частей: вилки и розетки. Они могут быть как кабельными, так и блочными (приборными). Корпус изготовлен из специального сплава алюминия АЛ-11, а изолятор — из пресс-материала АГ-4.
