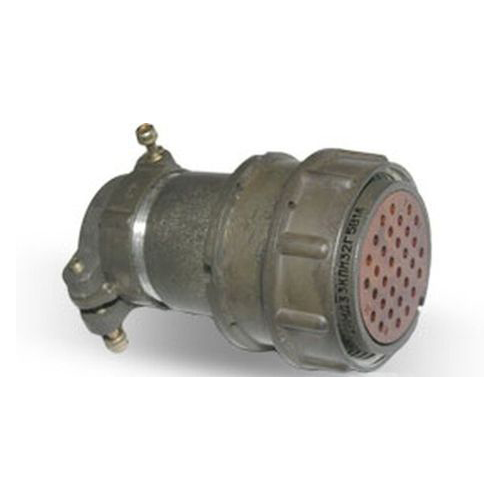

2РМДТ33КПН32Г5А1

Разъем 2РМДТ33КПН32Г5А1 не упоминается напрямую в предоставленных источниках, но его характеристики можно предположить на основе аналогичных моделей, таких как 2РМД33КПН32Г5В1 . Разъемы серии 2РМД и 2РМДТ обычно используются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре.

Основные характеристики разъемов серии 2РМД/2РМДТ

• Тип соединителя : Цилиндрический, низкочастотный, негерметичный.

• Корпус : Кабельный или блочный (приборный).

• Патрубок : Прямой или угловой.

• Гайка патрубка : Для экранированного или неэкранированного кабеля.

• Количество контактов : Обычно 32 контакта.

• Часть соединителя : Розетка (Г) или вилка (Ш).

• Покрытие контактов : Серебро или золото.

• Рабочее напряжение : До 560 В или 700 В в зависимости от типономинала.

• Токовая нагрузка : До 50 А в общем случае, но может варьироваться в зависимости от конкретной модели.

• Рабочая температура : От -60 до +100°C.

• Сопротивление изоляции : Не менее 1000 МОм.

• Количество сочленений : До 500 раз.

• Минимальная наработка : Не менее 1000 часов.

Расшифровка обозначения

• 2РМДТ - Тип соединителя.

• 33 - Условный размер корпуса.

• К - Кабельный корпус.

• П - Прямой патрубок.

• Н - Гайка для неэкранированного кабеля.

• 32 - Количество контактов.

• Г - Часть соединителя (розетка).

• 5 - Обозначение сочетания контактов.

• А - Покрытие контактов (золото).

• 1 - Теплостойкость (максимально допустимая температура окружающей среды).

Эти разъемы используются для внутреннего монтажа в радиоэлектронной аппаратуре и могут работать с экранированными или неэкранированными кабелями.
