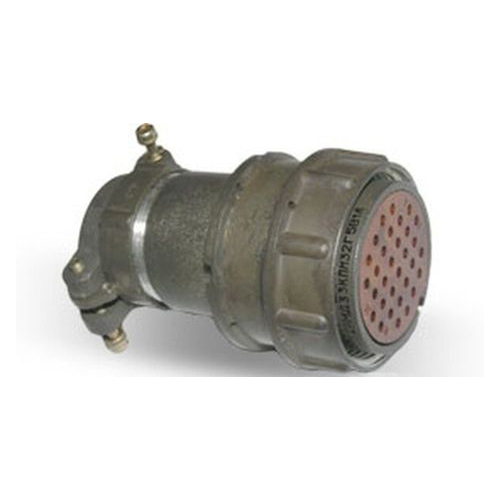

Соединитель 2РМДТ33КПН32Г5В1В представляет собой кабельную розетку, предназначенную для использования в электрических цепях. Он относится к типу соединителей 2РМДТ , которые являются цилиндрическими, низкочастотными и тропикоустойчивыми. Розетка имеет прямой патрубок и гайку для неэкранированного кабеля.

Технические характеристики

• Тип соединителя : 2РМДТ

• Условный размер корпуса : 33

• Вид корпуса : Кабельный (К)

• Вид патрубка : Прямой (П)

• Вид гайки патрубка : Для неэкранированного кабеля (Н)

• Количество контактов : 32

• Часть соединителя : Розетка (Г)

• Сочетание контактов : 5

• Покрытие контактов : Серебро (В)

• Теплостойкость : До 100°C (1)

• Климатическое исполнение : Всеклиматическое (В)

Технические параметры :

• Максимальное рабочее напряжение : 560 В

• Токовая нагрузка на одиночный контакт : 6 А

• Максимальная суммарная токовая нагрузка : 160 А

• Сопротивление контактов : Не более 2,5 мОм

• Сопротивление изоляции : Не менее 5000 МОм

• Диаметр контактов : 1,5 мм

• Сечение подсоединяемого провода : Не более 1 мм

• Минимальная наработка : 1000 часов

• Число сочленений-расчленений : 500

Условия эксплуатации :

• Вибрация : Диапазон частот от 1 до 5000 Гц, амплитуда ускорения 490 м/с?

• Механический удар : Одиночный до 5000 м/с?, многократный до 1000 м/с?

• Температура окружающей среды : От -60 до +100°C

Этот соединитель используется в радиоэлектронной и радиотехнической аппаратуре для соединения и разъединения электрических цепей постоянного и переменного тока. Сочленение соединителей осуществляется резьбовым способом, а поляризация корпусов — одношпоночная.
