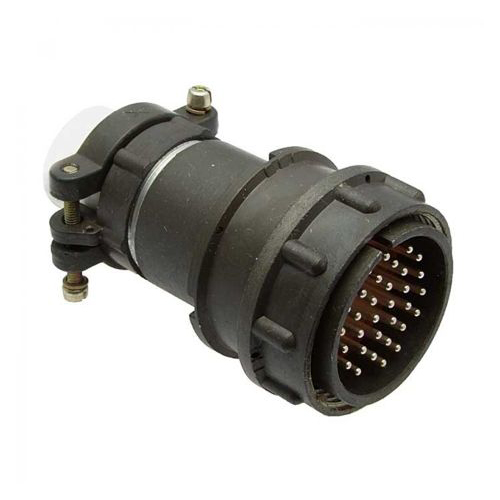

Разъем 2РМДТ33КПН32Ш5В1В представляет собой 32-х контактную негерметичную кабельную вилку серии 2РМДТ. Он предназначен для соединения длинных электрических цепей и используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Основные характеристики:

• Тип соединителя : 2РМДТ, низкочастотный цилиндрический негерметичный тропикоустойчивый.

• Количество контактов : 32.

• Рабочее напряжение : до 560 В (переменного и постоянного тока).

• Максимальная токовая нагрузка : до 6 А на каждый контакт и до 160 А на весь соединитель.

• Диаметр контактов : 1,5 мм.

• Сечение подсоединяемого провода : не более 1 мм?.

• Сопротивление контакта : не более 0,0025 Ом (или 2,5 мОм).

• Сопротивление изоляции : не менее 5000 МОм.

• Покрытие контактов : серебро.

• Метод монтажа : навесной (объемный).

• Сочленение : резьбовое.

• Поляризация корпуса : одношпоночная.

• Температура окружающей среды : от -60°С до +100°С.

• Минимальная наработка : 1000 ч (или 5000 ч по другим источникам).

• Количество сочленений-расчленений : 500.

• Минимальный срок сохраняемости : 15 лет (или 25 лет по другим источникам).

Материалы и конструкция:

• Корпусные детали изготовлены из алюминиевого сплава АЛ-11.

• Материал изоляторов — прессматериал АГ-4.

• Штыри контактов — цилиндрические, материал латунь ЛС59-1.

Применение:

Разъемы серии 2РМДТ используются в различных электронных устройствах для обеспечения надежных соединений в условиях вибрации и механических нагрузок. Они подходят для применения в широком диапазоне температур и могут выдерживать значительные механические воздействия.
