2РМДТ33КПН7Г9В1В

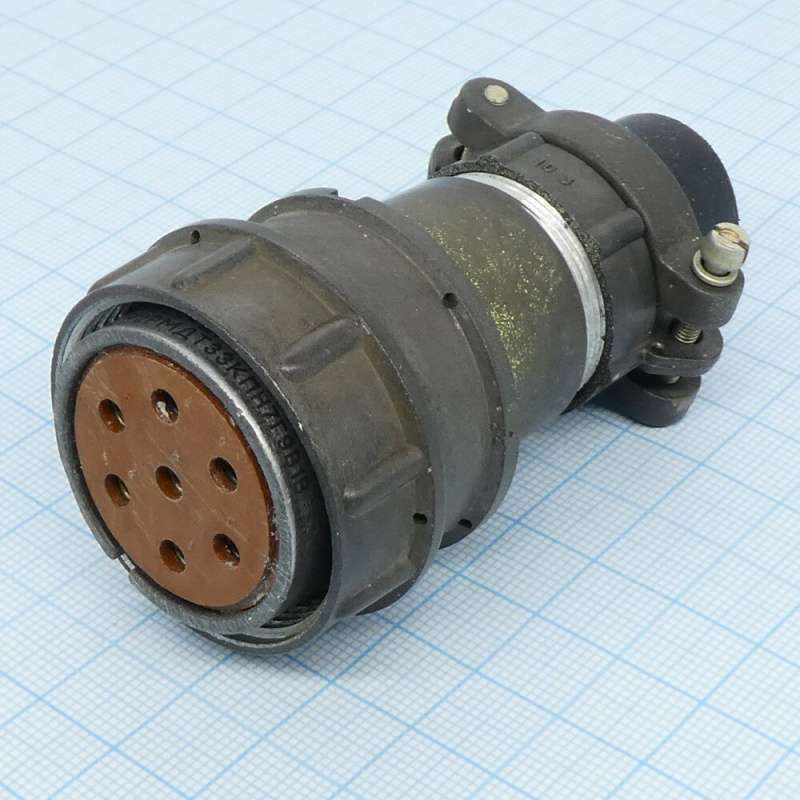

Соединитель 2РМДТ33КПН7Г9В1В представляет собой цилиндрический низкочастотный тропикоустойчивый электрический соединитель, предназначенный для соединения и разъединения электрических цепей постоянного и переменного токов с частотой до 3 МГц. Он имеет максимальное рабочее напряжение 560 В и максимальную токовую нагрузку на контакт 32 А.

Технические характеристики

• Климатическое исполнение : Всеклиматическое (В).

• Вид корпуса : Кабельный (К).

• Вид патрубка : Прямой (П).

• Вид гайки патрубка : Для неэкранированного кабеля (Н).

• Количество контактов : 7.

• Часть соединителя : Розетка (Г).

• Обозначение сочетания контактов : 9 (контакты ? 1,5 мм, ? 2,0 мм и ? 3,0 мм).

• Покрытие контактов : Серебро (В).

• Теплостойкость : 1 (100 °С).

• Метод монтажа : Обжимка или пайка.

Применение

Соединитель используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Он состоит из двух частей: вилки и розетки, которые могут быть как кабельными, так и приборными.

Условия эксплуатации

• Температура окружающей среды : от -60 до +100 °С.

• Вибрация : диапазон частот от 1 до 1000 Гц, ускорение 490 м/с? (50 g).

• Одиночные удары : ускорение 5000 м/с? (500 g).

• Многократные удары : ускорение 1000 м/с? (100 g).
