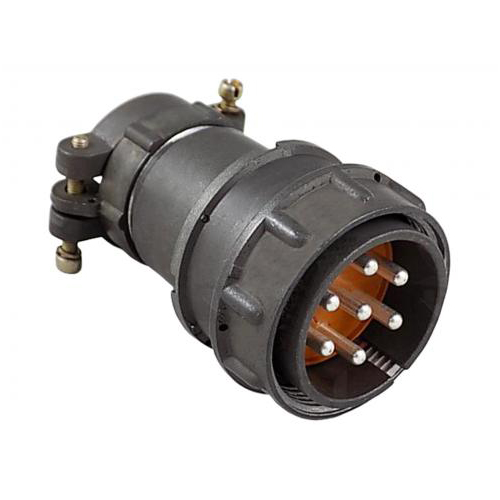

Вилка 2РМДТ33КПН7Ш9А1В представляет собой кабельный соединитель, предназначенный для внутреннего объемного монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Ниже приведены основные характеристики и особенности этого соединителя:

Основные характеристики

• Тип соединителя : 2РМДТ.

• Условный размер корпуса : 33.

• Кабельный тип корпуса : К.

• Прямой тип патрубка : П.

• Гайка патрубка для неэкранированного кабеля : Н.

• Количество контактов : 7.

• Вилка : Ш.

• Обозначение сочетания контактов : Все контакты диаметром 3 мм (9).

• Золотое покрытие контактов : А.

• Теплостойкость : +100° С.

• Климатическое исполнение : В2.1 (всеклиматическое, категория размещения 2.1).

Технические характеристики

• Токовая нагрузка :

  • На одиночный контакт: 32 А.

  • Максимальная суммарная на соединитель: 128 А.

• Максимальное рабочее напряжение : 560 В.

• Максимальное испытательное напряжение :

  • В нормальных климатических условиях: 1850 В.

  • При давлении 399,96 Па (3 мм рт. ст.): 350 В.

• Сопротивление контактов : Не более 0,8 мОм.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

• Усилие расчленения соединителей : Не более 127,7 Н (22 кгс).

• Минимальная наработка : 1000 часов.

• Число сочленений-расчленений : 500.

• Гамма-процентный срок сохраняемости (при ?=99,5%): 15 лет.

Условия эксплуатации

• Температура среды : От -60° С до +100° С.

• Смена температур : От -60° С до +250° С.

• Повышенная относительная влажность : До 98% при +35° С.

• Атмосферное давление :

  • Пониженное: 133,32·10^-12 Па (10^-12 мм рт. ст.).

  • Повышенное: 506 кПа (5 кгс/см^2).

• Допустимая синусоидальная вибрация :

  • Диапазон частот: От 1 Гц до 5000 Гц.

  • Амплитуда ускорения: 490 м/с^2.

• Механический удар :

  • Одиночного действия: Ускорение до 5000 м/с^2.

  • Многократного действия: Ускорение до 1000 м/с^2.

Ответные части

Для вилки 2РМДТ33КПН7Ш9А1В подходят следующие розетки: 2РМД33Б7Г9А1, 2РМД33Б7Г9А1Б, 2РМД33Б7Г9В1 и другие.
