2РМДТ36Б20Ш5В1В

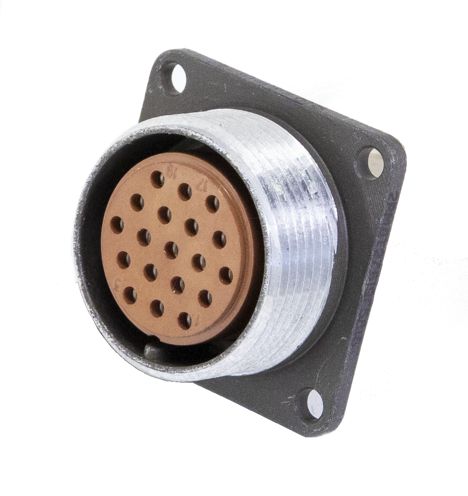

Соединитель 2РМДТ36Б20Ш5В1В представляет собой цилиндрический низкочастотный тропикоустойчивый электрический разъем, предназначенный для соединения и разъединения электрических цепей постоянного и переменного токов частотой до 3 МГц при напряжении 560 или 700 В. Он используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

Технические характеристики

• Тип соединителя : 2РМДТ

• Условный размер корпуса : 36

• Вид корпуса : Блочный (Б)

• Количество контактов : 20

• Часть соединителя : Вилка (Ш)

• Сочетание контактов : Все контакты диаметром 1,5 мм (5)

• Покрытие контактов : Серебро (В)

• Теплостойкость : +100°C (1)

• Климатическое исполнение : Всеклиматическое (В)

Технические параметры :

• Токовая нагрузка на контакт : 8 А

• Максимальное рабочее напряжение : 560 В или 700 В

• Сопротивление контактов : Не более 2,5 мОм

• Сопротивление изоляции : Не менее 1000 МОм (или 5000 МОм в некоторых источниках)

• Температура окружающей среды : От -60°C до +100°C

• Смена температур : От -60°C до +150°C (или +180°C в некоторых источниках)

• Вибрация : Диапазон частот от 1 до 1000 Гц (или до 5000 Гц в некоторых источниках), ускорение 490 м/с? (50 g)

• Механический удар : Одиночный удар до 5000 м/с? (500 g), многократный удар до 1000 м/с? (100 g)

• Минимальная наработка : 5000 часов (или 1000 часов в некоторых источниках) при 500 циклах соединения-разъединения

Соединители имеют резьбовое сочленение и одношпоночную поляризацию корпусов. Они подходят для использования в различных условиях, включая повышенную влажность и низкие давления.
