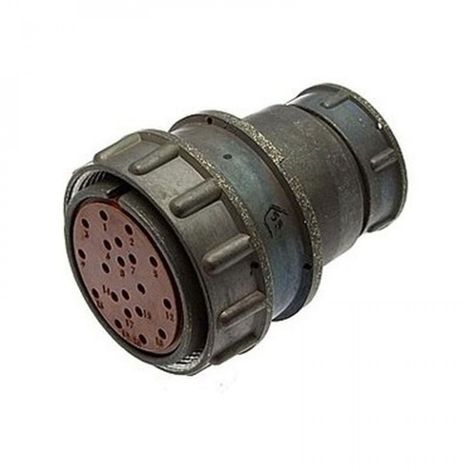

Разъем 2РМДТ36КПЭ20Г5В1В относится к серии цилиндрических низкочастотных соединителей, предназначенных для ручного соединения в электрических цепях. Он имеет кабельный корпус с диаметром посадочного отверстия 36 мм и 20 контактов диаметром 1 мм. Разъемы этой серии могут выдерживать максимальное рабочее напряжение до 560 В и токовую нагрузку до 50 А на каждый контакт, хотя общая токовая нагрузка для некоторых моделей может достигать 260 А.

Технические характеристики:

• Тип соединителя: 2РМДТ

• Корпус: Кабельный (К)

• Патрубок: Прямой (П)

• Гайка патрубка: Для экранированного кабеля (Э)

• Количество контактов: 20

• Часть соединителя: Розетка (Г)

• Диаметр контактов: Обозначение "5" указывает на все контакты ? 1,5 мм, но в данном случае контакты ? 1 мм.

• Покрытие контактов: Золото (А)

• Теплостойкость: 100°С (1).

Применение: Эти разъемы широко используются в различных электро-, радио- и контрольно-измерительных приборах. Они обеспечивают надежное соединение и могут работать в широком диапазоне температур от -60 до +100°С.

Важные особенности:

• Разъемы 2РМДТ имеют резьбовое соединение, что обеспечивает надежную фиксацию.

• Они могут быть использованы для монтажа как экранированных, так и неэкранированных кабелей.

Для правильного использования необходимо выбрать соответствующую ответную часть, например, кабельную розетку следует соединять с блочной вилкой.
