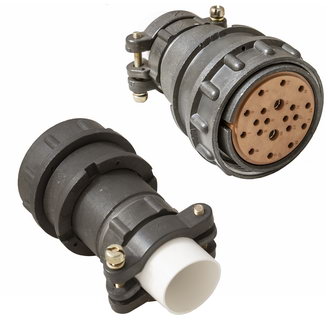

Разъем 2РМДТ36КПН20Г6В1В относится к серии 2РМД и представляет собой электрический низкочастотный цилиндрический негерметичный соединитель. Он предназначен для соединения длинных электрических цепей и имеет кабельный корпус.

Характеристики

• Условный размер корпуса : 36 мм.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Прямой (П).

• Вид гайки патрубка : Для неэкранированного кабеля (Н).

• Количество контактов : 20.

• Часть соединителя : Розетка (Г).

• Обозначение сочетания контактов : 6.

• Покрытие контактов : Серебро (В).

• Вид контакта : Цилиндрический (1).

• Всеклиматическое исполнение : Да (В).

Технические Параметры

• Максимальное рабочее напряжение : До 560 В.

• Токовая нагрузка на все контакты : До 50 А, но на одиночный контакт зависит от диаметра и может быть до 36 А.

• Сопротивление изоляции : Не менее 1000 МОм.

• Количество циклов соединения/рассоединения : До 500.

• Рабочий температурный диапазон : От -60 до +100°С.

• Минимальная наработка : 5000 часов.

• Срок сохраняемости : 25 лет.

Материалы и Применение

Разъемы этой серии выполнены из специального сплава алюминия АЛ-11, а изоляторы — из пресс-материала АГ-4. Они используются в различных электрических системах для обеспечения надежного соединения цепей.
