2РМДТ36КПН20Ш5В1В

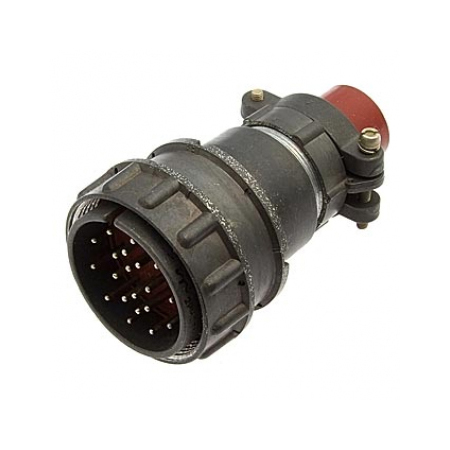

Соединитель 2РМДТ36КПН20Ш5В1В представляет собой цилиндрический низкочастотный тропикоустойчивый электрический разъем, предназначенный для соединения и разъединения электрических цепей постоянного и переменного токов. Он используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Технические характеристики

• Вибрация : Диапазон частот от 1 до 1000 Гц, ускорение до 490 м/с? (50 g).

• Одиночные удары : Ускорение до 5000 м/с? (500 g).

• Многократные удары : Ускорение до 1000 м/с? (100 g).

• Линейные нагрузки : Ускорение до 2000 м/с? (200 g).

• Максимальное рабочее напряжение : До 700 В.

• Максимальная токовая нагрузка на контакт : 8 А.

• Сопротивление электрического контакта : В зависимости от диаметра контакта (1,5 мм, 2,0 мм, 3,0 мм) составляет от 0,8 до 2,5 мОм.

• Сопротивление изоляции : Не менее 1000 МОм.

• Температура окружающей среды : От -60 до +100 °C.

• Смена температур : От -60 до +150 °C.

Расшифровка условного обозначения

• 2РМДТ : Тип соединителя.

• 36 : Условный размер корпуса.

• К : Кабельный корпус.

• П : Прямой патрубок.

• Н : Гайка для неэкранированного кабеля.

• 20 : Количество контактов.

• Ш : Вилка.

• 5 : Обозначение сочетания контактов (все контакты ? 1,5 мм).

• В : Серебряное покрытие контактов.

• 1 : Теплостойкость до 100 °C.

• В : Всеклиматическое исполнение.

Применение

Соединитель используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Он обеспечивает надежное соединение электрических цепей в различных условиях эксплуатации.
