2РМДТ36КПН20Ш6В1В

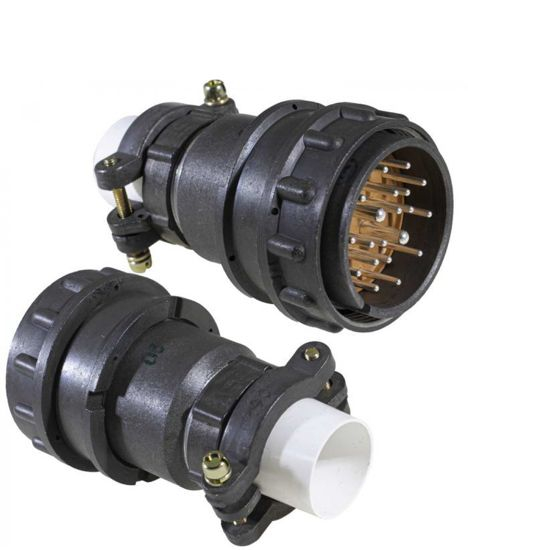

Соединитель 2РМДТ36КПН20Ш6В1В представляет собой кабельную вилку, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он используется в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения.

Основные характеристики

• Тип соединителя : 2РМДТ (кабельный).

• Условный размер : 36.

• Количество контактов : 20.

• Тип патрубка : Прямой (обозначение "П").

• Гайка патрубка : Для неэкранированного кабеля (обозначение "Н").

• Сочетание контактов : Вилка с контактами диаметром 1,5 мм и 3 мм (обозначение "6").

• Покрытие контактов : Серебряное (обозначение "В").

• Температурный режим : Теплостойкость до +100°C (обозначение "1").

• Климатическое исполнение : Всеклиматическое (обозначение "В2.1").

Электрические параметры

• Максимальная токовая нагрузка :

  • Для контактов диаметром 1,5 мм — до 10 А.

  • Для контактов диаметром 3 мм — до 36 А.

• Максимальная суммарная нагрузка на соединитель — до 147 А.

• Рабочее напряжение :

  • Для контактов диаметром 1,5 мм — до 560 В или 700 В.

  • Для контактов диаметром 3 мм — до 560 В.

Механические и эксплуатационные характеристики

• Сопротивление изоляции : не менее 5000 МОм.

• Электрическая прочность изоляции :

  • При напряжении 560 В — испытательное напряжение до 1850 В.

  • При напряжении 700 В — испытательное напряжение до 2300 В.

• Допустимая вибрация : диапазон частот от 1 Гц до 5000 Гц с амплитудой ускорения до 490 м/с?.

• Гарантийный срок хранения : составляет 15 лет со дня изготовления.

Применение

Соединитель 2РМДТ36КПН20Ш6В1В подходит для работы в условиях, требующих надежного соединения электрических цепей, включая области с высокой влажностью и изменениями температуры. Он обеспечивает высокую степень защиты и долговечность в эксплуатации.
