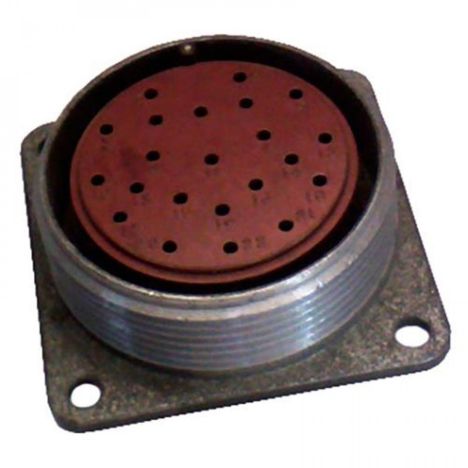

2РМДТ39Б22Г5А1

Соединитель 2РМДТ39Б22Г5А1 относится к типу электрических низкочастотных цилиндрических негерметичных соединителей. Эти соединители предназначены для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и используются для объемного монтажа.

Технические характеристики:

• Условный размер корпуса: 39

• Вид корпуса: Блочный (Б) без левой резьбы

• Количество контактов: 22

• Вид контактов: Розетка (Г)

• Диаметры контактов: 1,5 мм; 2 мм; 3 мм (обозначается цифрой 5)

• Покрытие контактов: Золотое (А)

• Теплостойкость: 100° С (1)

• Климатическое исполнение: Всеклиматическое (В)

Основные характеристики соединителей 2РМДТ:

• Токовая нагрузка на одиночный контакт: от 4 А до 36 А

• Максимальная суммарная токовая нагрузка на соединитель: от 27 А до 260 А

• Максимальное рабочее напряжение: 560 В или 700 В

• Сопротивление контактов: зависит от диаметра (например, 1,5 мм — не более 2,5 мОм)

• Сопротивление изоляции: не менее 5000 МОм

• Электрическая прочность изоляции: зависит от рабочего напряжения (например, при 560 В — 1850 В)

• Усилия расчленения: от 29,4 Н до 539,6 Н

• Минимальная наработка: 5000 часов

• Число сочленений-расчленений: 500

• Гамма-процентный срок сохраняемости: 15 лет при ? = 99,5%

• Сочленение: Резьбовое

• Поляризация: Одношпоночная

Условия эксплуатации:

• Температура среды: от -60° С до +100° С

• Повышенная относительная влажность: до 98% при +35° С

• Воздействие окружающей среды: влажное тепло, иней и роса, соляной морской туман, солнечное излучение, воздействие озона, плесневые грибы.
