2РМДТ39Б22Г5В1В

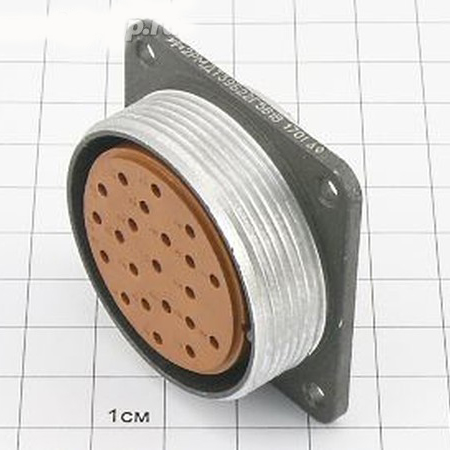

Соединитель 2РМДТ39Б22Г5В1В представляет собой цилиндрический низкочастотный электрический разъем, предназначенный для соединения длинных электрических цепей. Он используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Основные характеристики

• Тип соединителя : 2РМДТ.

• Условный размер корпуса : 39.

• Вид корпуса : Блочный (Б).

• Количество контактов : 22.

• Часть соединителя : Розетка (Г).

• Сочетание контактов : Все контакты имеют диаметр 1,5 мм (5).

• Покрытие контактов : Серебро (В).

• Теплостойкость : До +100°C (1).

• Климатическое исполнение : Всеклиматическое (В).

Технические параметры

• Максимальное рабочее напряжение : Не более 560 В или 700 В.

• Токовая нагрузка на контакт : До 8 А.

• Сопротивление контактов : Не более 2,5 мОм.

• Сопротивление изоляции : Не менее 1000 МОм.

• Температура окружающей среды : От -60°C до +100°C.

• Минимальная наработка : 5000 часов.

• Минимальный срок сохраняемости : 25 лет.

Применение и особенности

• Используется для соединения цепей постоянного и переменного тока с частотой до 3 МГц.

• Имеет резьбовое сочленение.

• Контакты извлекаемые, монтаж осуществляется методом обжимки.

• Розетка имеет одношпоночную поляризацию.

Этот разъем устойчив к различным внешним воздействиям, таким как вибрация, удары и изменения температуры, что делает его подходящим для использования в различных условиях эксплуатации.
