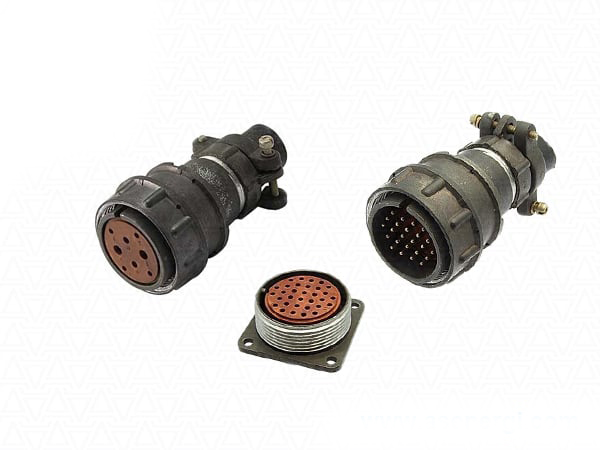

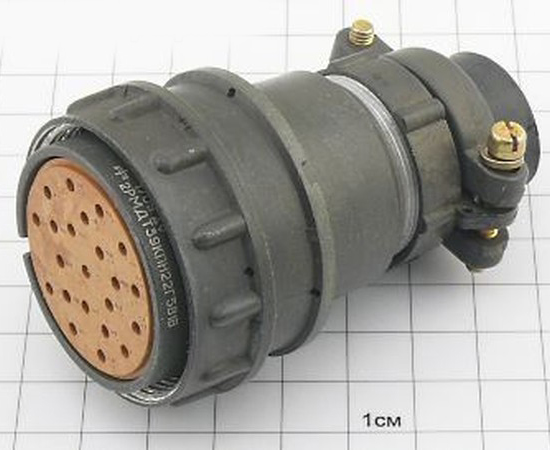

2РМДТ39КПН22Г5В1В — это кабельная розетка, предназначенная для внутреннего объемного монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она относится к серии разъемов 2РМДТ, которые используются для ручного соединения цилиндрических соединителей.

Технические характеристики

• Тип соединителя : 2РМДТ.

• Условный размер розетки : 39.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Прямой (П).

• Вид гайки патрубка : Для неэкранированного кабеля (Н).

• Количество контактов : 22.

• Часть соединителя : Розетка (Г).

• Диаметр контактов : Все контакты диаметром 1,5 мм (5).

• Покрытие контактов : Серебро (В).

• Теплостойкость : До 100°C (1).

• Всеклиматическое исполнение : Да (В).

Электрические характеристики

• Токовая нагрузка на одиночный контакт : До 8 А.

• Суммарная токовая нагрузка : До 146 А.

• Максимальное рабочее напряжение : 560 В или 700 В.

• Сопротивление контактов : Не более 2,5 мОм.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

Условия эксплуатации

• Температура окружающего воздуха : От -60°C до +100°C.

• Атмосферное давление : От пониженного 133,32·10^-12 Па до повышенного 50,6·10^4 Па.

• Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, ускорение 490 м/с?.

• Механический удар : Пиковое ускорение до 5000 м/с? для одиночного удара и до 1000 м/с? для многократных ударов.

Прочие характеристики

• Минимальная наработка : Не менее 1000 часов.

• Максимальное количество сочленений-расчленений : До 500 раз.

• Гарантийный срок хранения : 15 лет.

• Длина розетки : 67,5 мм.

• Масса : Не более 116,5 г.

Эта розетка используется для подключения различных электрических устройств и компонентов в различных отраслях промышленности.
