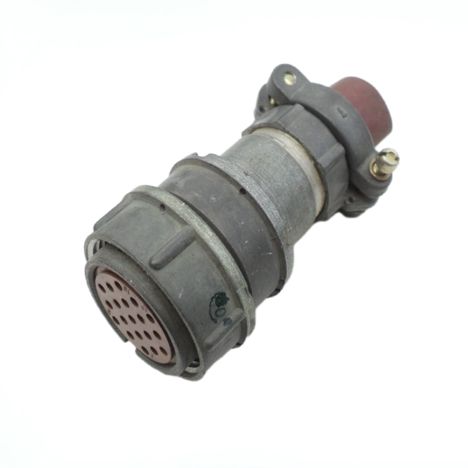

2РМДТ39КПН22Ш5В1В

Соединитель 2РМДТ39КПН22Ш5В1В представляет собой цилиндрический низкочастотный тропикоустойчивый электрический разъем, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении 560 или 700 В. Он используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

Основные характеристики:

• Тип соединителя : Негерметичный, тропикоустойчивый.

• Климатическое исполнение : Всеклиматическое.

• Условный размер корпуса : 39.

• Вид корпуса : Кабельный.

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 22.

• Часть соединителя : Вилка.

• Обозначение сочетания контактов : Все контакты диаметром 1,5 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : 100°С.

Применение и особенности:

• Соединители состоят из двух частей: вилки и розетки, которые могут быть как кабельными, так и приборными.

• Сочленение соединителей резьбовое, с одношпоночной поляризацией корпусов.

• Предназначены для монтажа с экранированными или неэкранированными кабелями, при этом меняется вид концевой гайки патрубка.

• Подсоединение проводов к хвостовикам контактов осуществляется методом пайки.

• Количество перепаек контактов не более 3.

• Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнении В2.1 по ГОСТ 15150-69.

Гарантийные условия:

• Гарантийный срок хранения — 15 лет со дня изготовления.

• Гарантийная наработка: 1000 часов во всех режимах и условиях, допускаемых ТУ; 100000 часов в облегчённом режиме. Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
