2РМДТ42Б45Ш5А1В

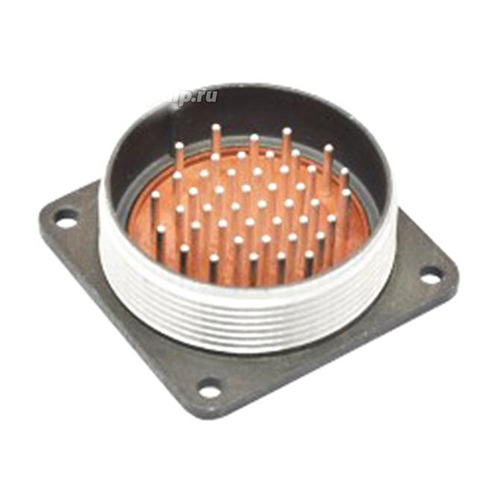

2РМДТ42Б45Ш5А1В — это вилка цилиндрического соединителя, предназначенная для ручного соединения в электрических цепях. Она относится к типу 2РМДТ , который используется для внутреннего объемного монтажа и может соединять цепи с нагрузкой до 260 А и напряжением до 700 В.

Расшифровка обозначения

• 2РМДТ : Тип соединителя.

• 42 : Условный размер корпуса.

• Б : Блочный тип корпуса (приборный).

• 45 : Количество контактов.

• Ш : Вилка.

• 5 : Все контакты имеют диаметр 1,5 мм.

• А : Золотое покрытие контактов.

• 1 : Теплостойкость до +100° С.

• В : Климатическое исполнение В2.1 (всеклиматическое, категория размещения 2.1).

Технические характеристики

• Токовая нагрузка : На одиночный контакт — 5 А, максимальная суммарная — 187 А.

• Рабочее напряжение : До 560 В и 700 В.

• Максимальное испытательное напряжение : В нормальных условиях — 1850 В и 2300 В.

• Сопротивление контактов : Не более 2,5 мОм.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

• Температура эксплуатации : От -60° С до +100° С.

• Сочленение : Резьбовое.

• Поляризация корпусов : Одношпоночная.

Применение

Эти соединители используются в различных областях, включая электронику и промышленность, для подключения дополнительных устройств или компонентов к основному оборудованию . Они способны работать с постоянным и переменным током частотой до 3 МГц.

Ответные части для вилки 2РМДТ42Б45Ш5А1В включают различные розетки, такие как 2РМД42К45Г5А1 и другие.
